ドールとタミヤ「グラスホッパーⅡ」 (組立編2)
それでは、ここから本格的に組み立てていきます。

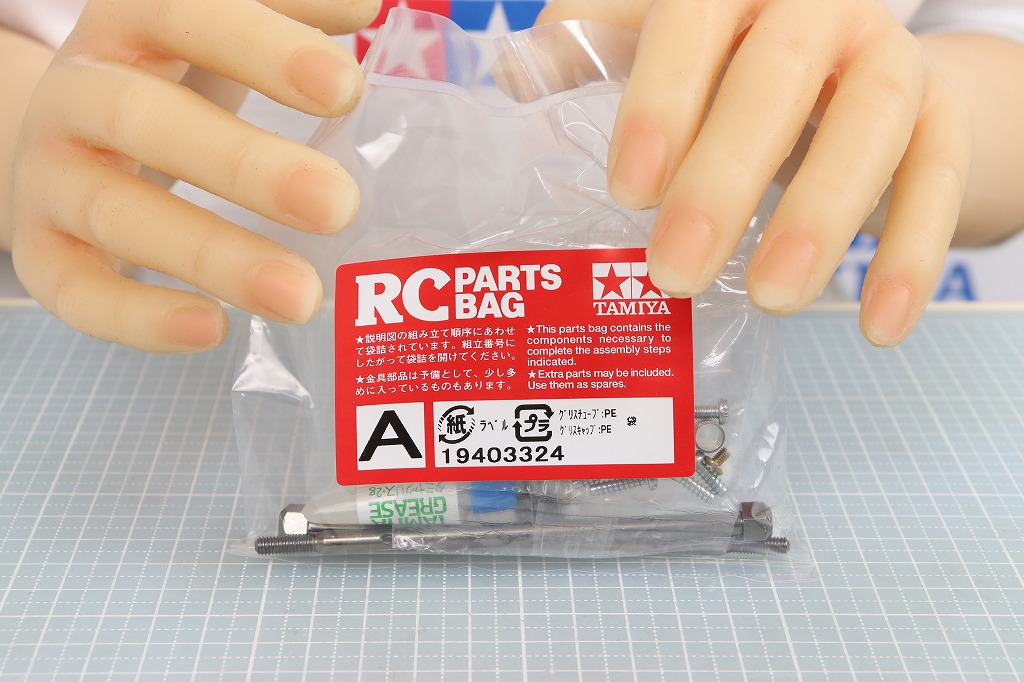

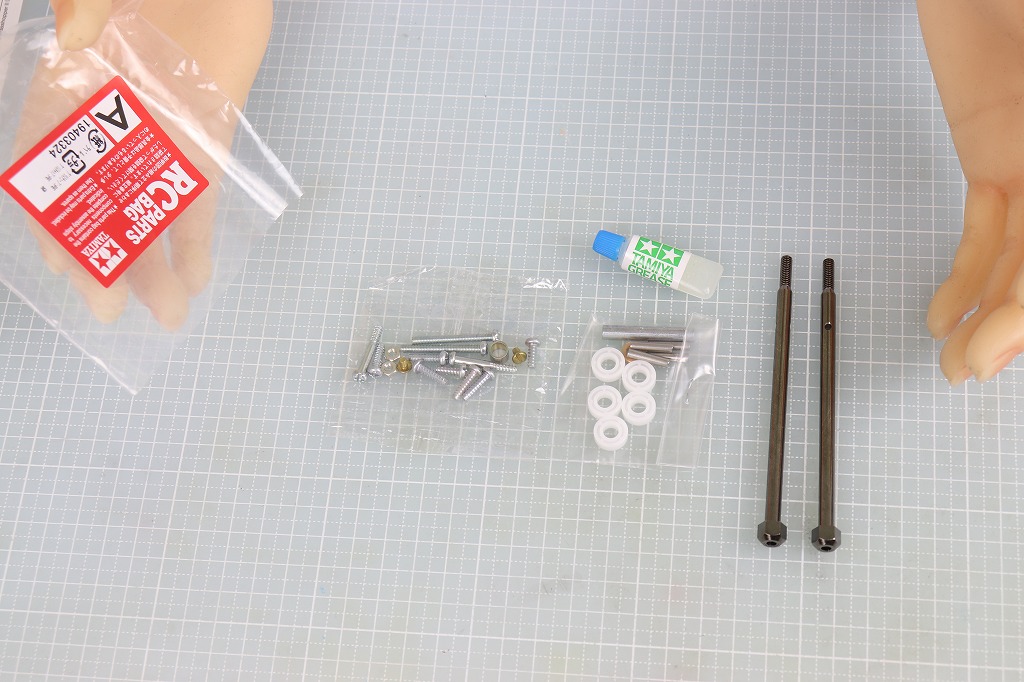

まず最初は、「A」の袋を使います。
中には、シャフトやグリスなどが入っています。

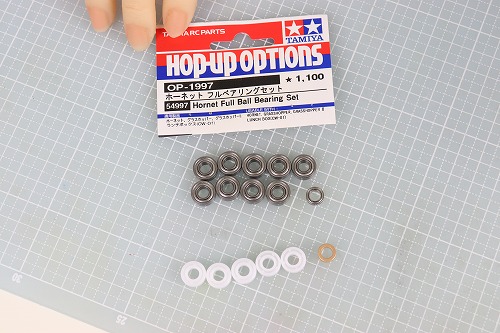

あと、プラベアリングとメタルベアリングはボールベアリングに交換します。フルベアリング化には、1150ベアリングが9個、850ベアリングが1個必要です。

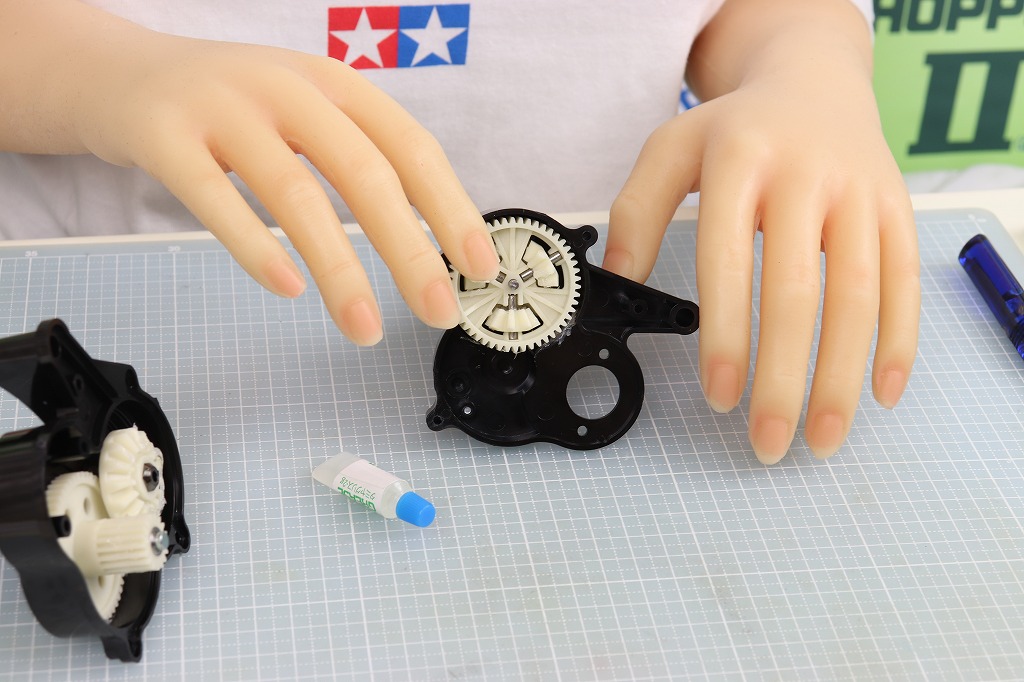

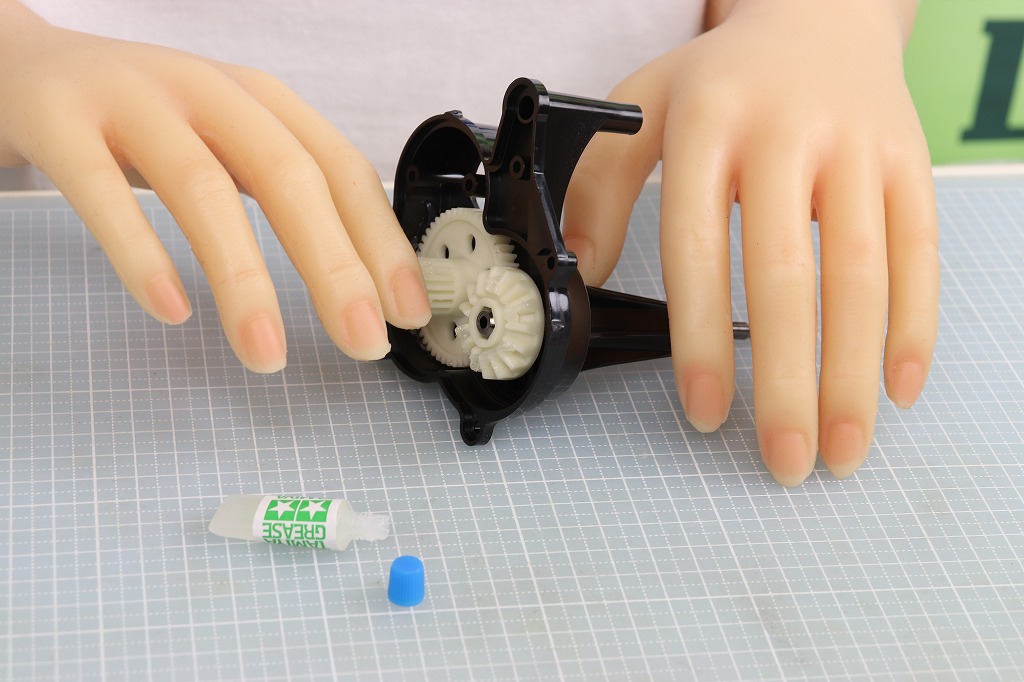

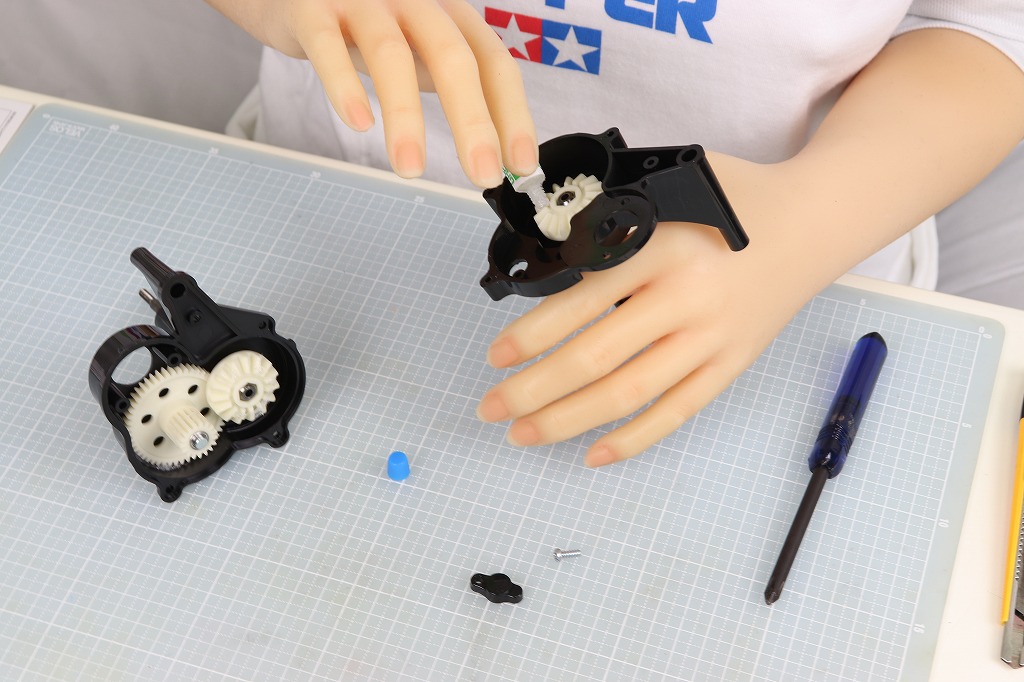

では、始めましょう。まずは、ギヤボックスの片側にギヤをセットし、グリスを塗ります。
ギヤボックスのもう一方にもギヤをセットし、グリスを塗ります。

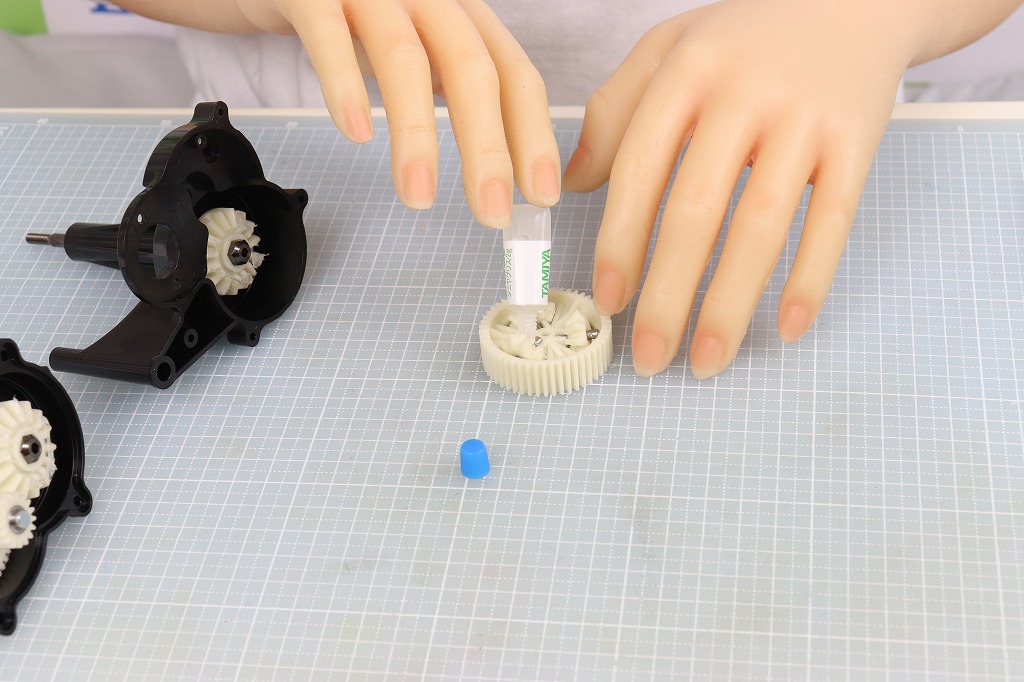

ここで、デフギヤを1個作り…
ギヤボックスの片側にセットします。
で、2つのギヤボックスを合体します。

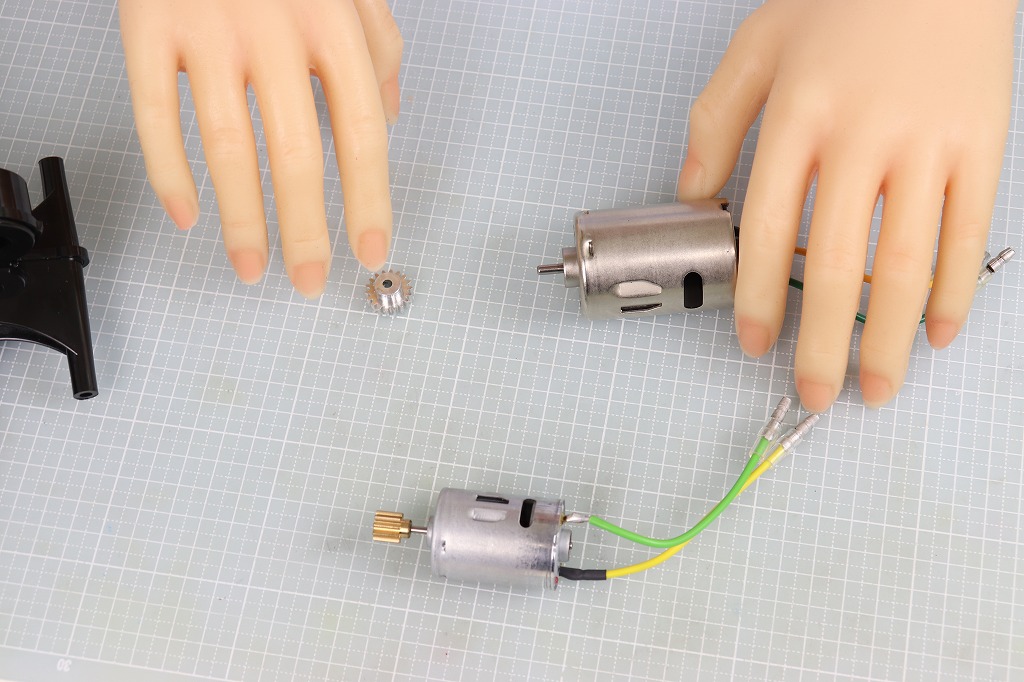

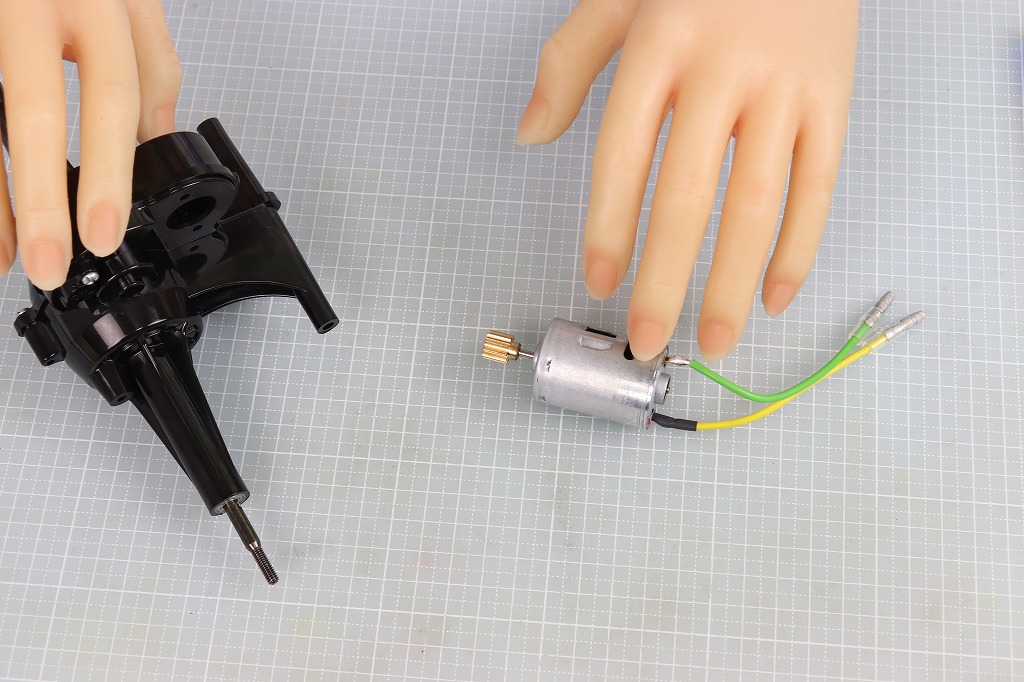

これにモーターを付けるのですが、付属の380モーターは使いません。
代わりに、普通の540モーターを使います。540モーターを使う場合、18歯(モジュール0.8)のピニオンギヤが必要です。ちなみに、これは以前作った「ワイルドワンオフローダー BLOCKHEAD MOTORS」の余りです。

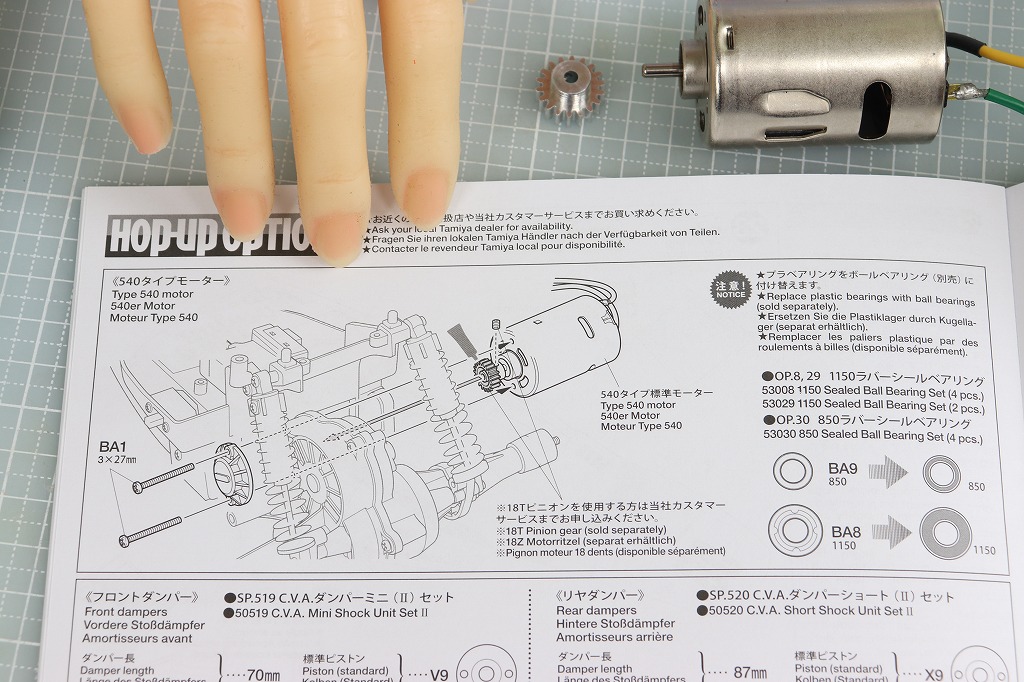

540モータの取り付け方は、マニュアルの後ろの方に載っています。

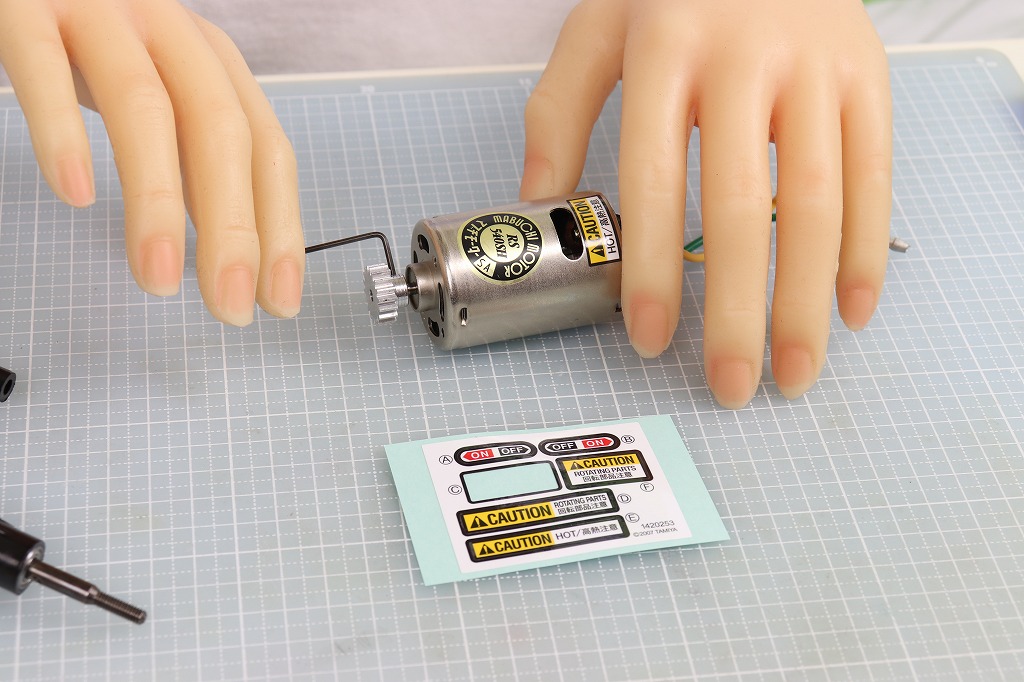

モーターにピニオンギヤを付け、注意シールを貼ります。

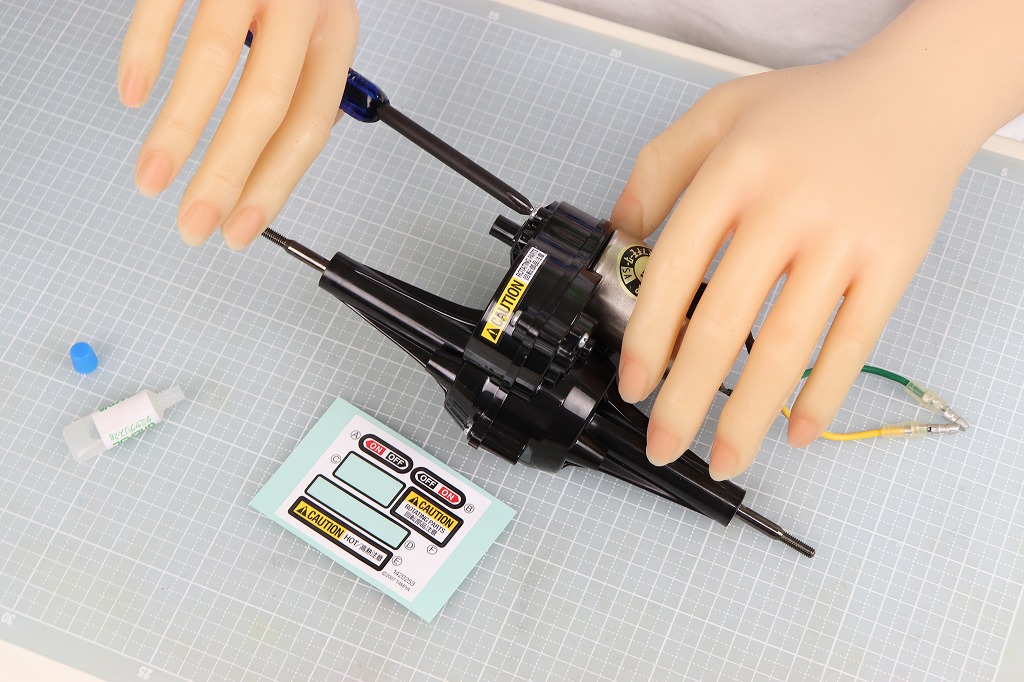

これをギヤボックスに取り付けます。ギヤボックスにも注意シールを貼ります。
ダンパーを付けるためのパーツを付けて…

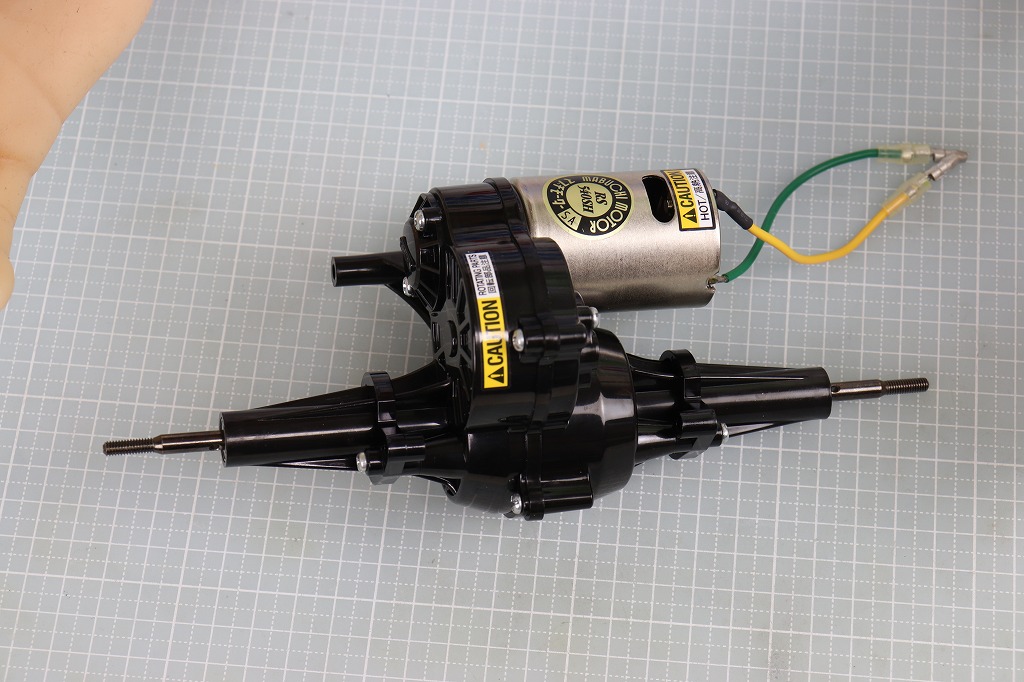

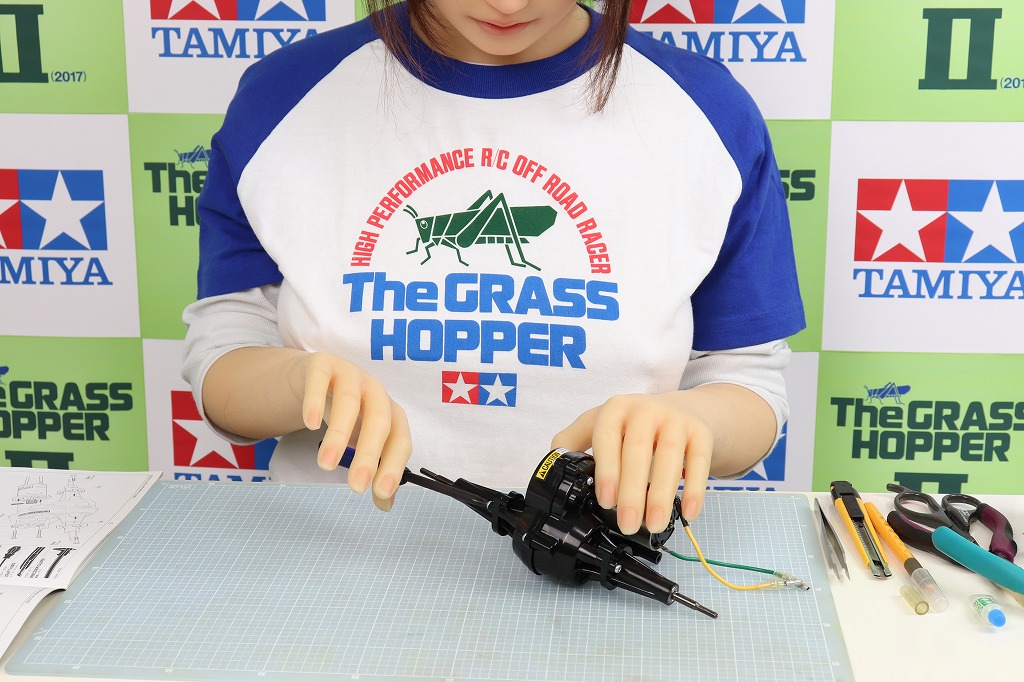

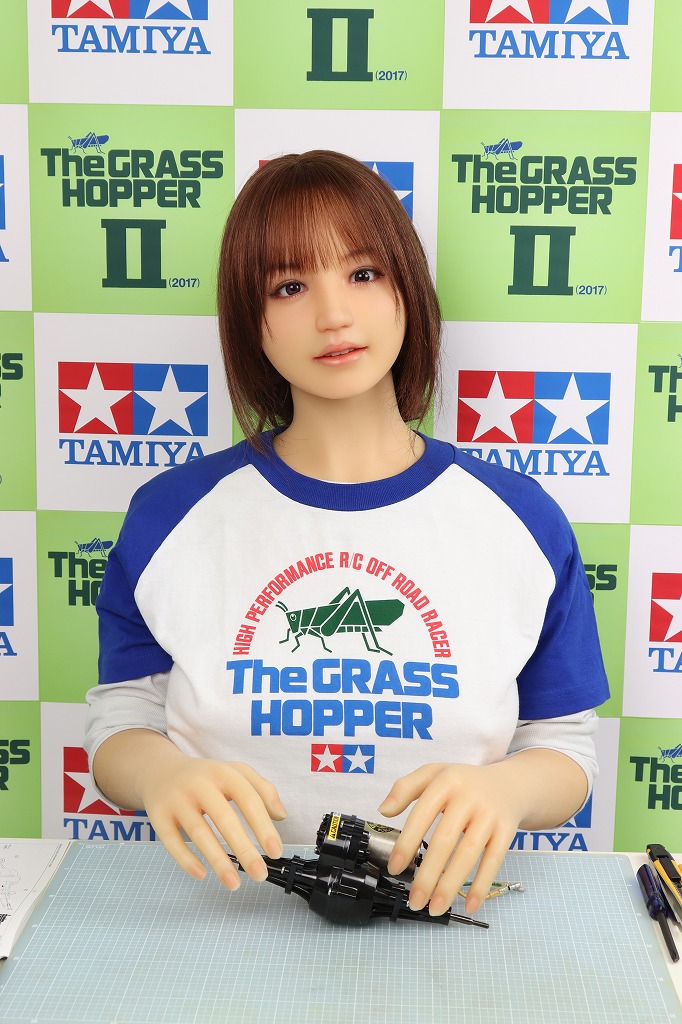

モーターギヤボックスの完成です。
構造がシンプルです。

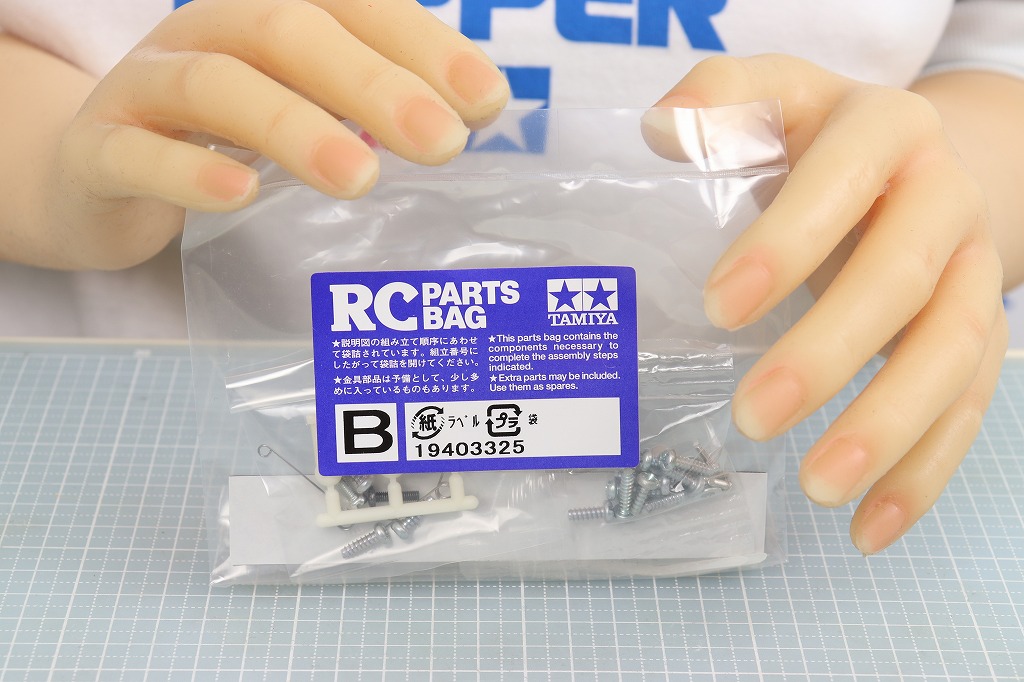

ここから、「B」の袋を使います。

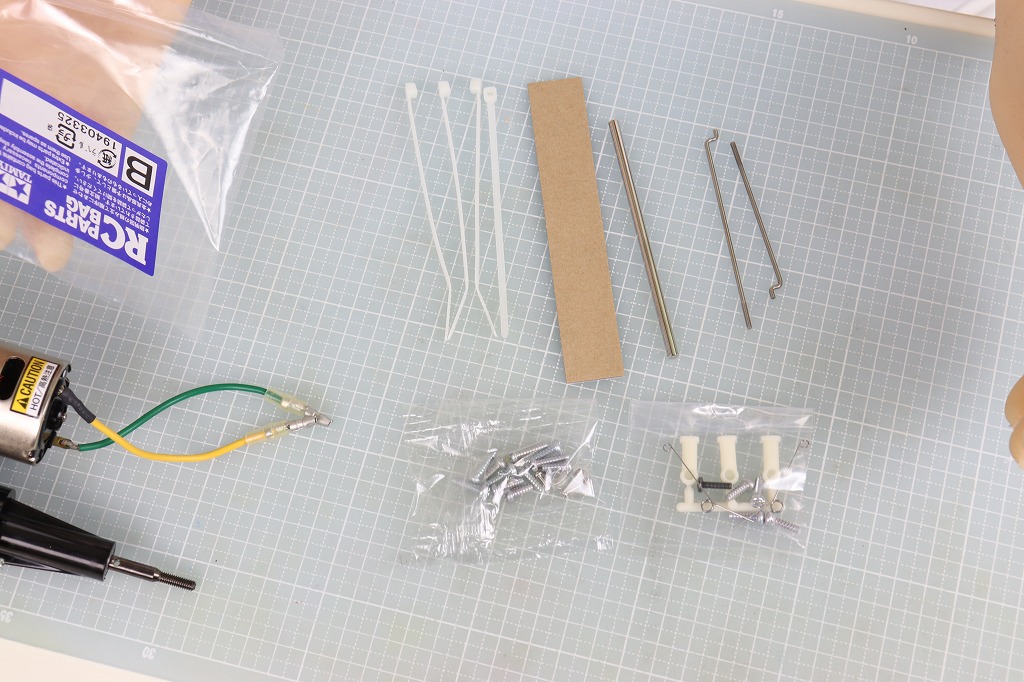

中には、シャフトやアジャスター、バンドや両面テープなどが入っています。
そして、電動パーツの出番です。

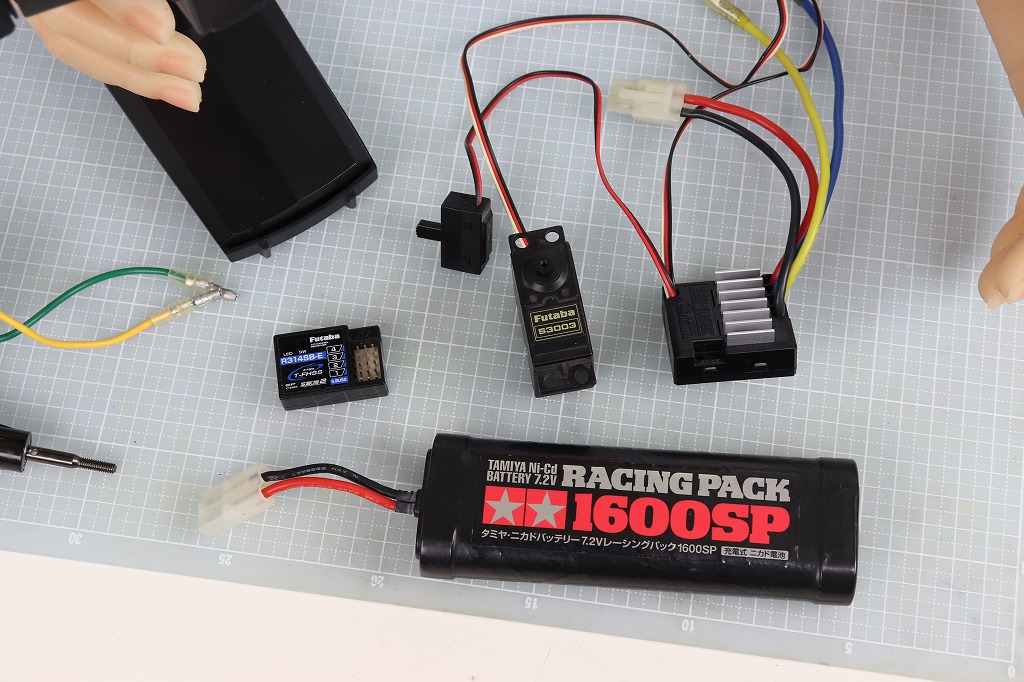

いつも使っているパーツなので、詳細は省略します。ちなみに、バッテリーはタミヤの「ニカドバッテリー7.2Vレーシングパック1600SP」を使います。

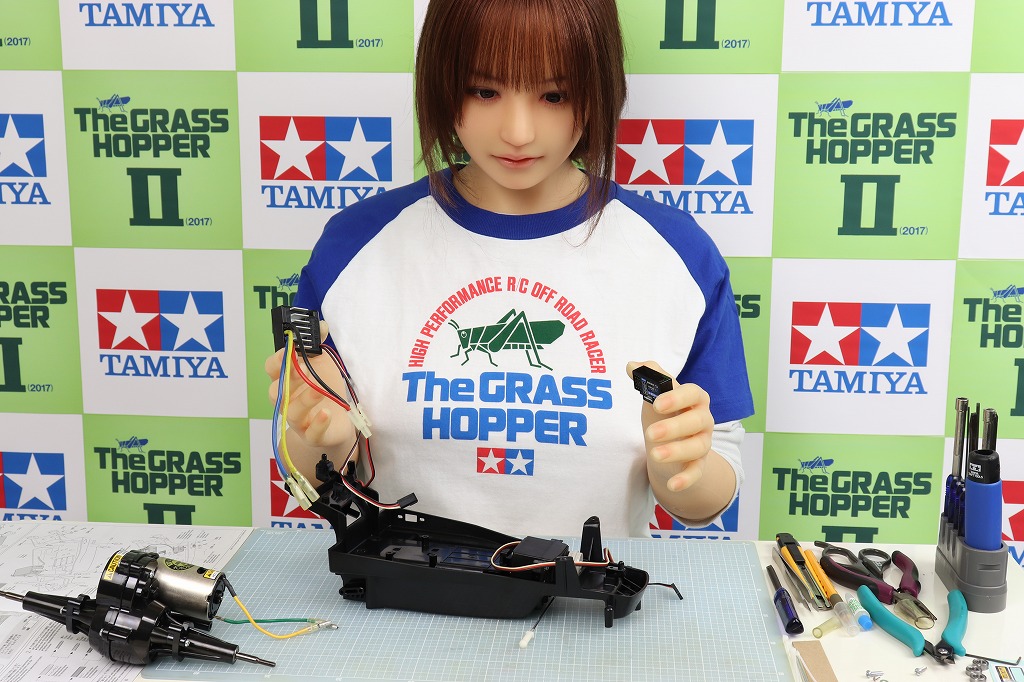

電動パーツを接続し、サーボのニュートラルを確認します。…よし、確認しました。

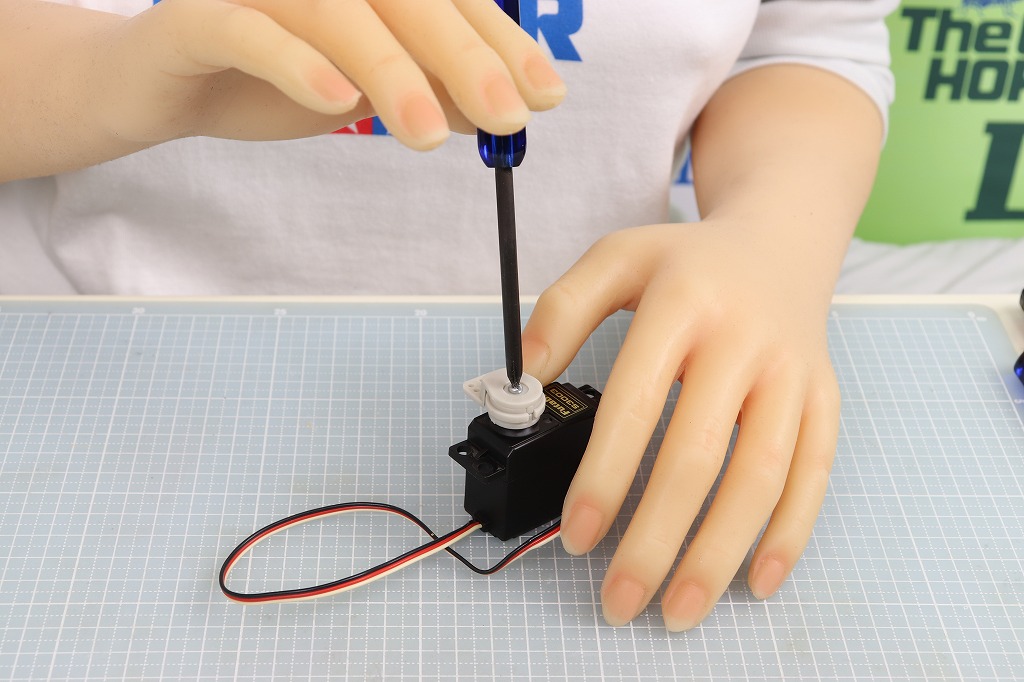

で、サーボにパーツを付けます。

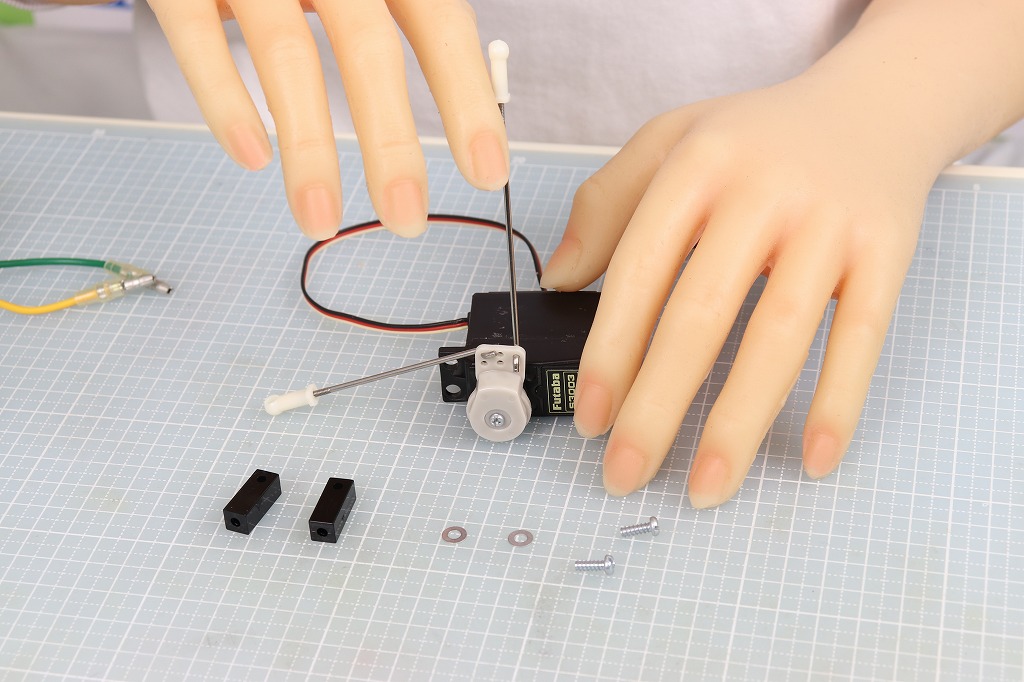

さらに、ステアリングロッドとサーボステーを取り付けます。

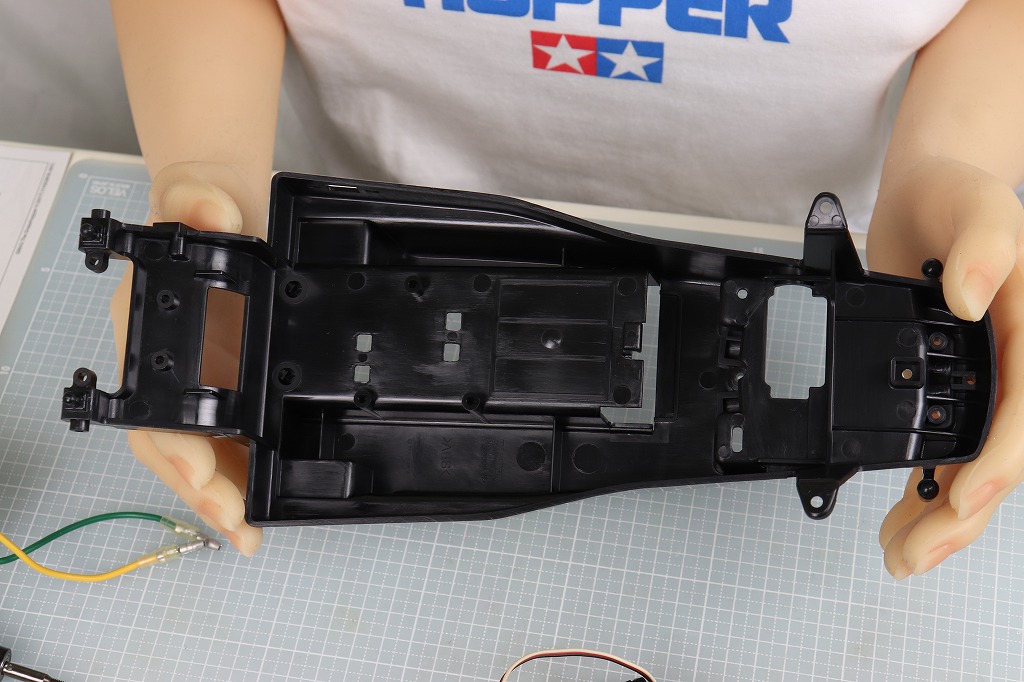

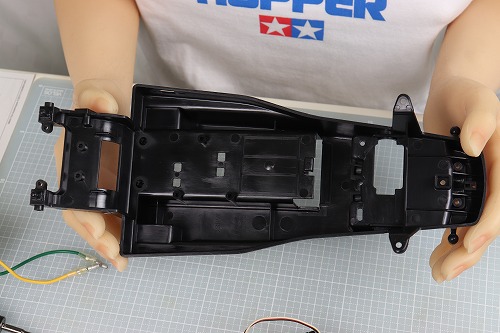

ここで、シャーシの登場です。

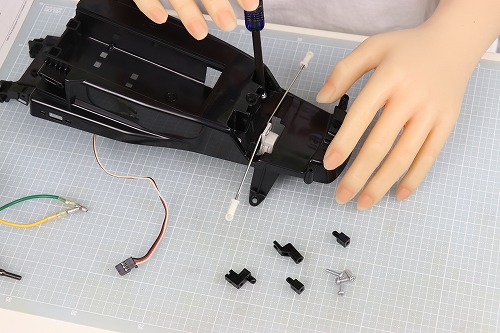

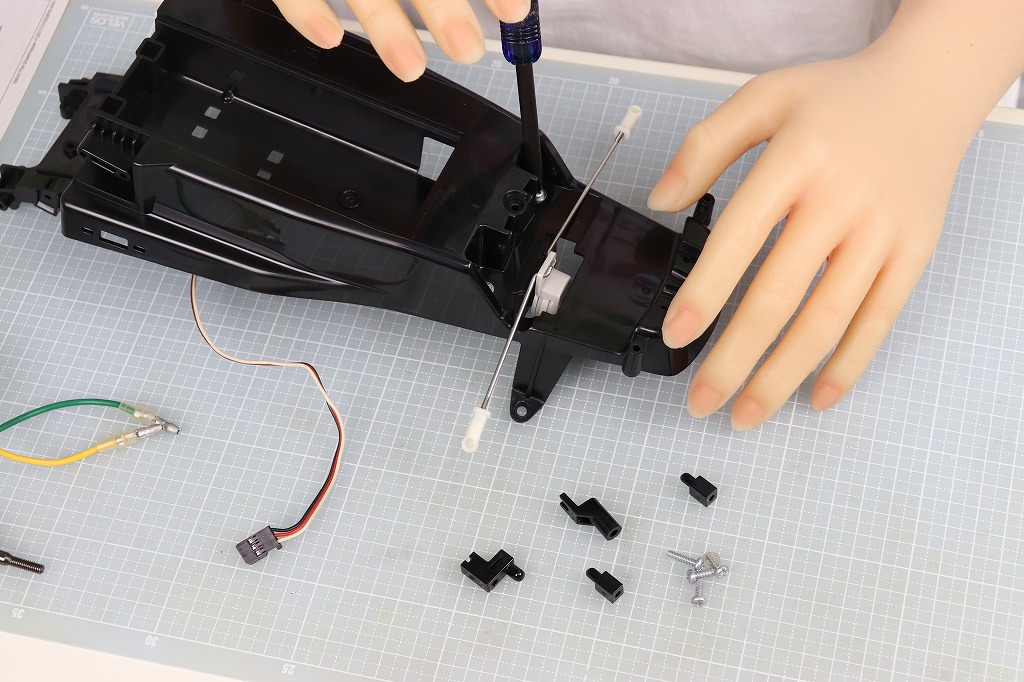

これにサーボと細かいパーツを取り付けます。

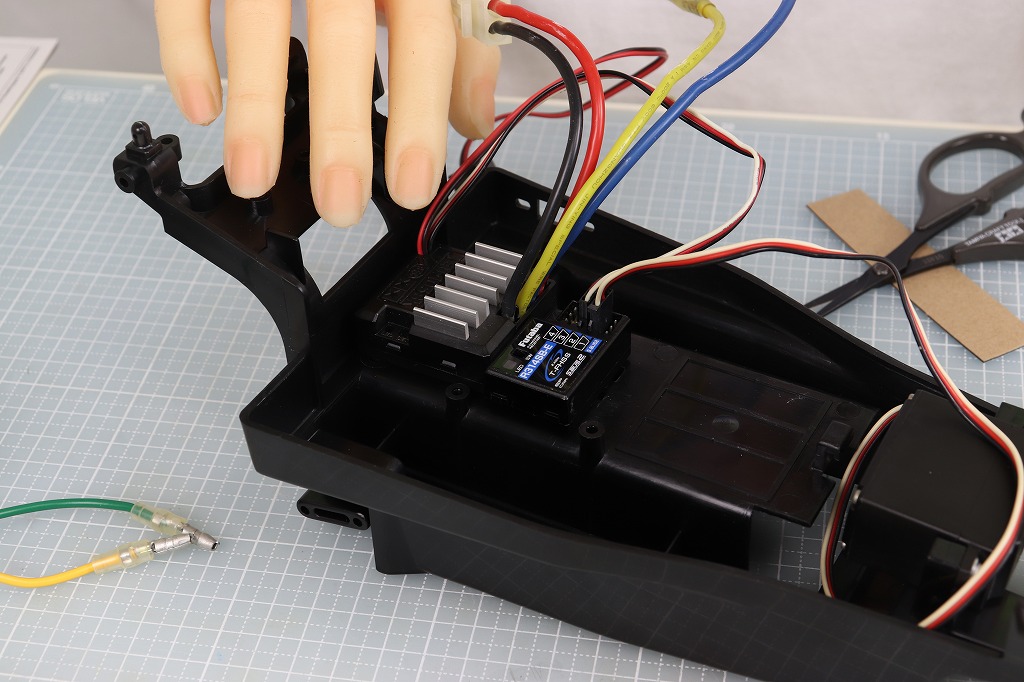

受信機とスピードコントローラーは両面テープで貼り付けます。さて、どこに付けようか…
ドライバー人形の位置を考慮し、後ろ側に貼り付けました。

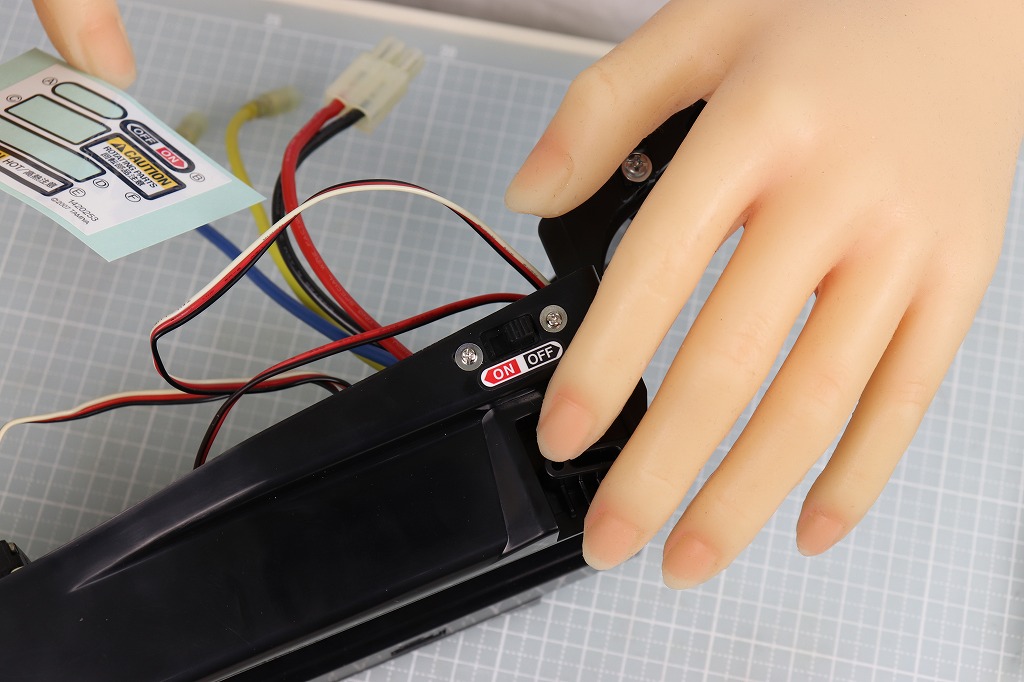

スイッチはサイドにネジ止めし、付近にON-OFFシールを貼っておきます。

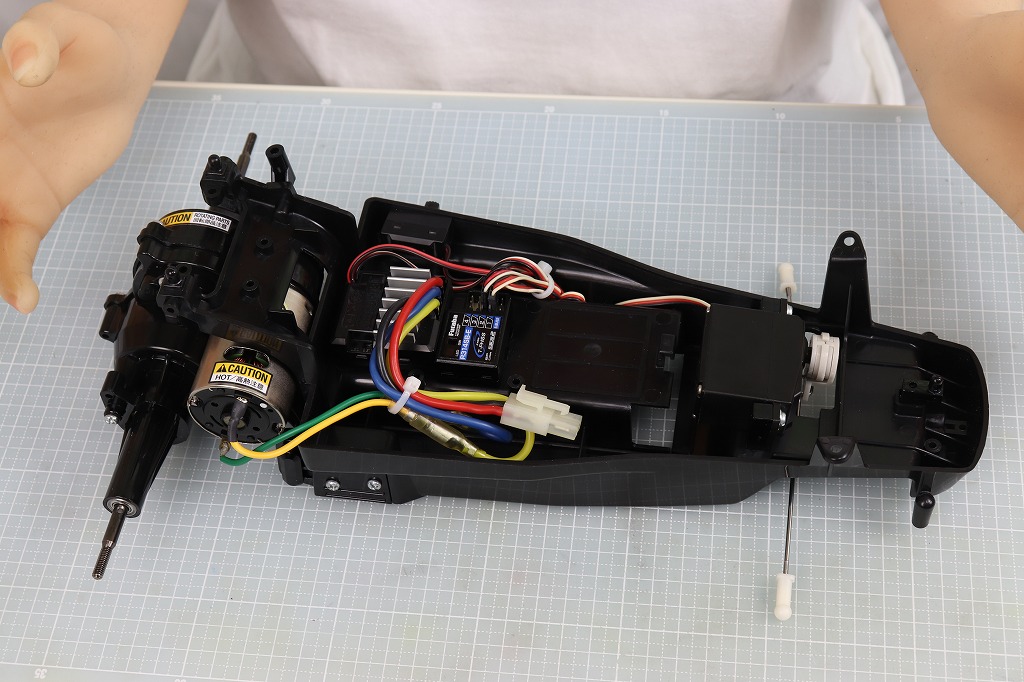

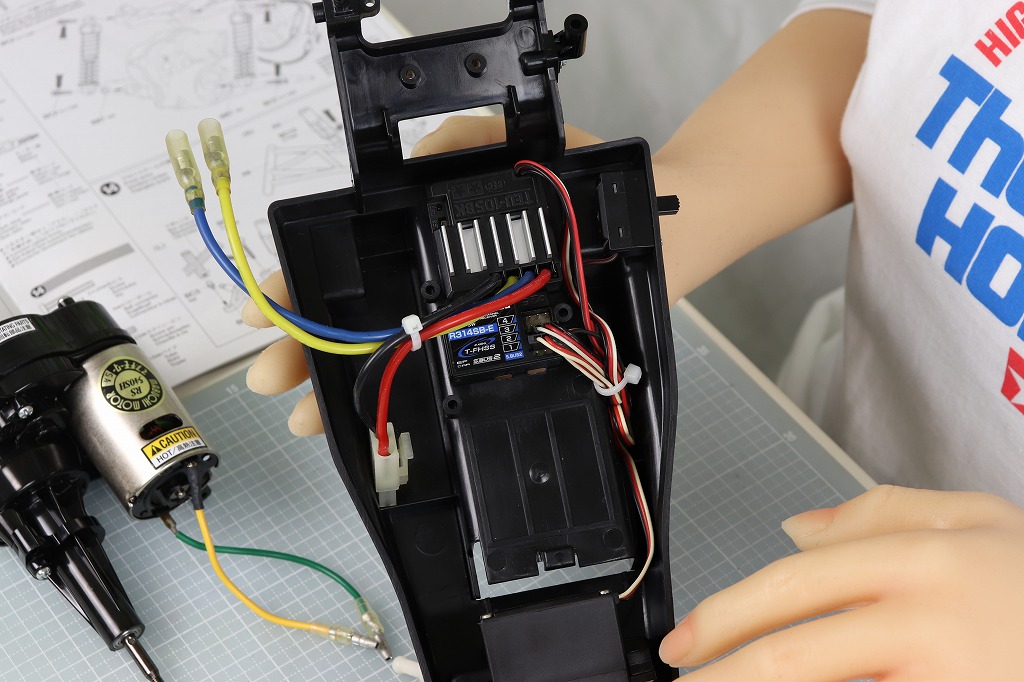

ケーブルをバンドでまとめました。

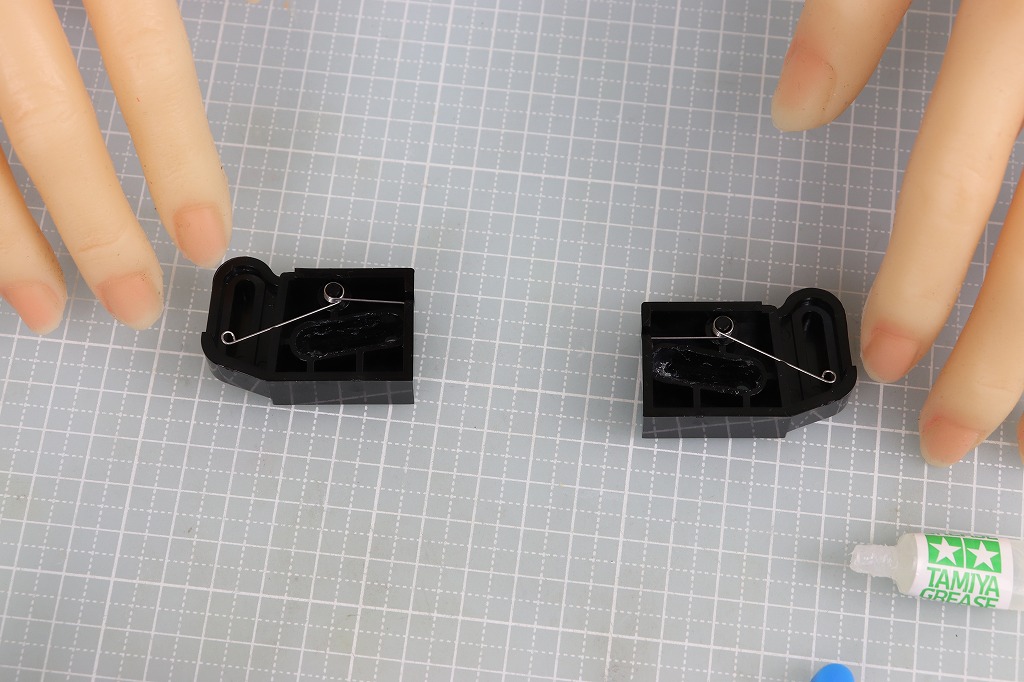

ここで、左右対称のパーツにバネをセットし…

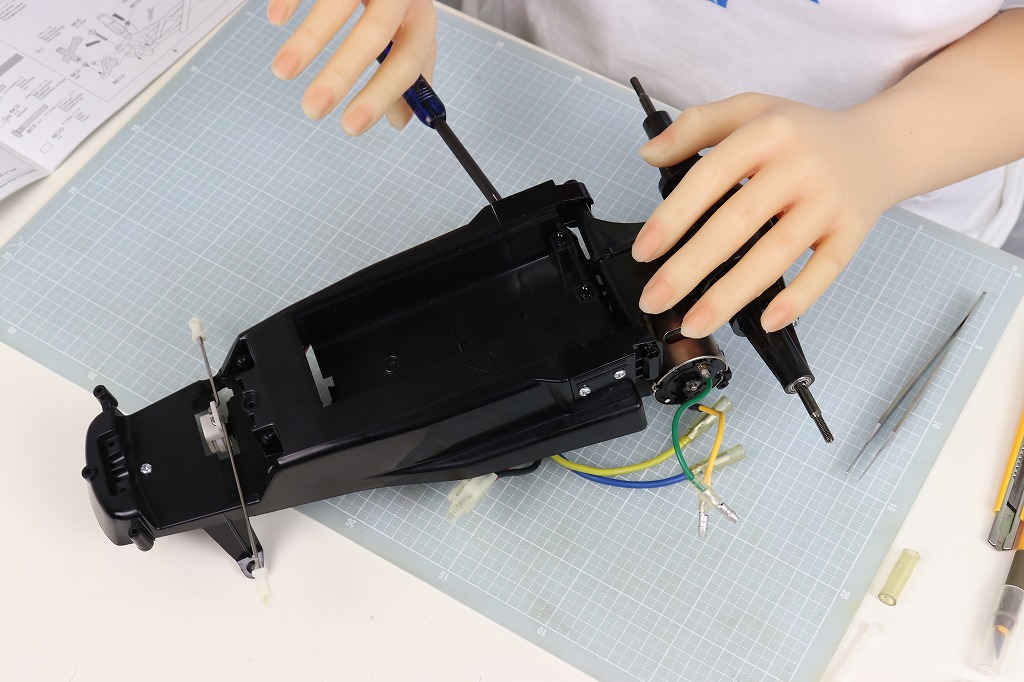

このパーツを使って、シャーシとギヤボックスを合体します。
こんな感じです。
早くも、形になってきました。

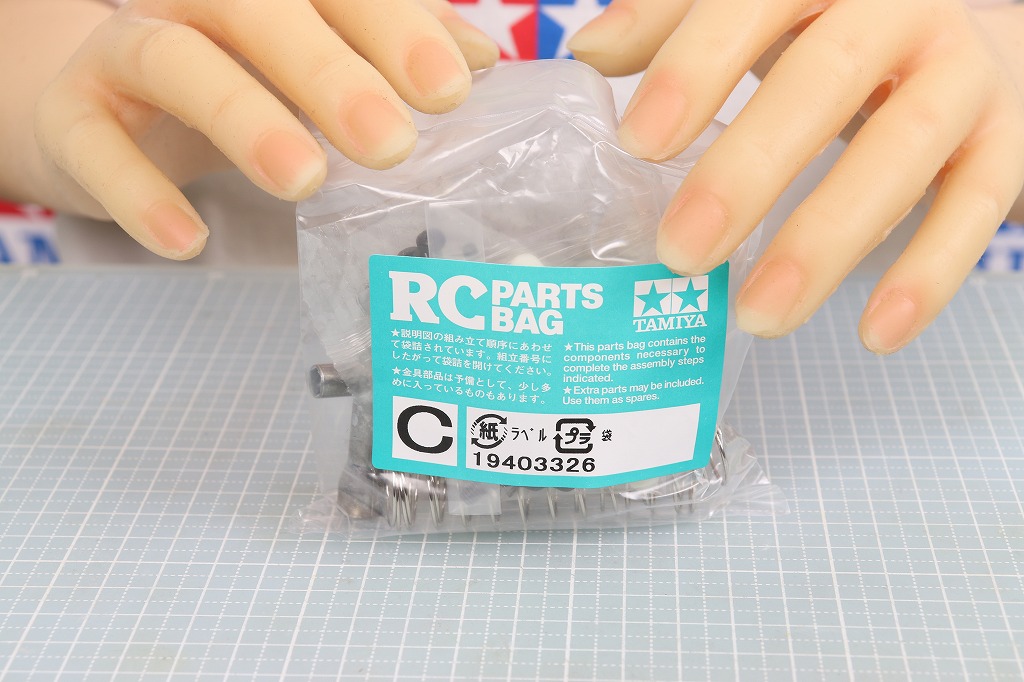

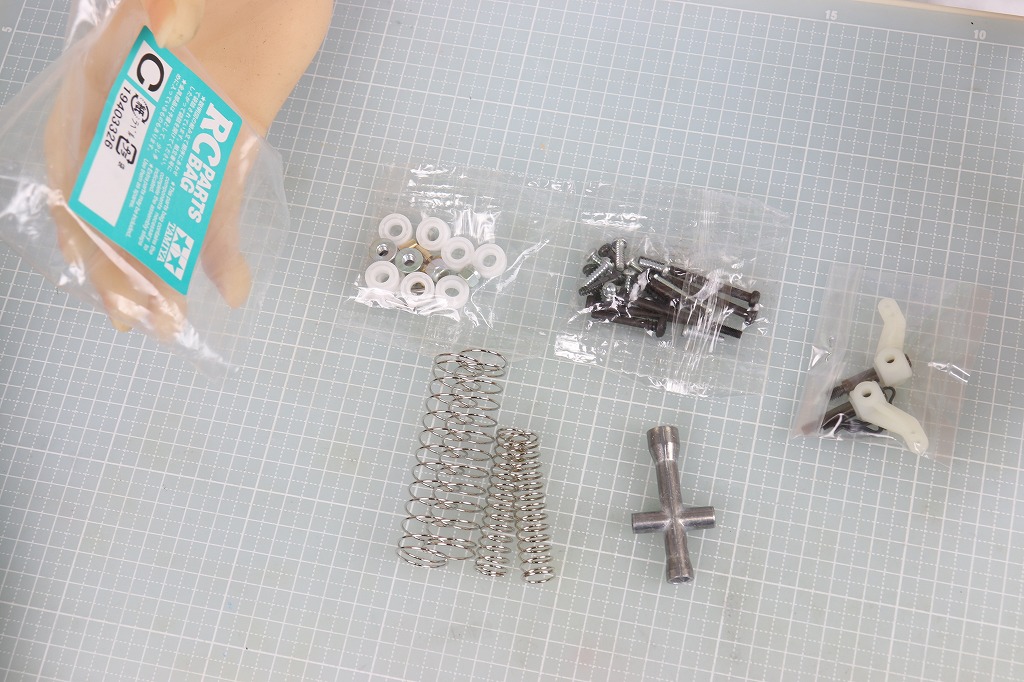

ここから、「C」の袋を使います。
中には、バネや工具、アップライトなどが入っています。

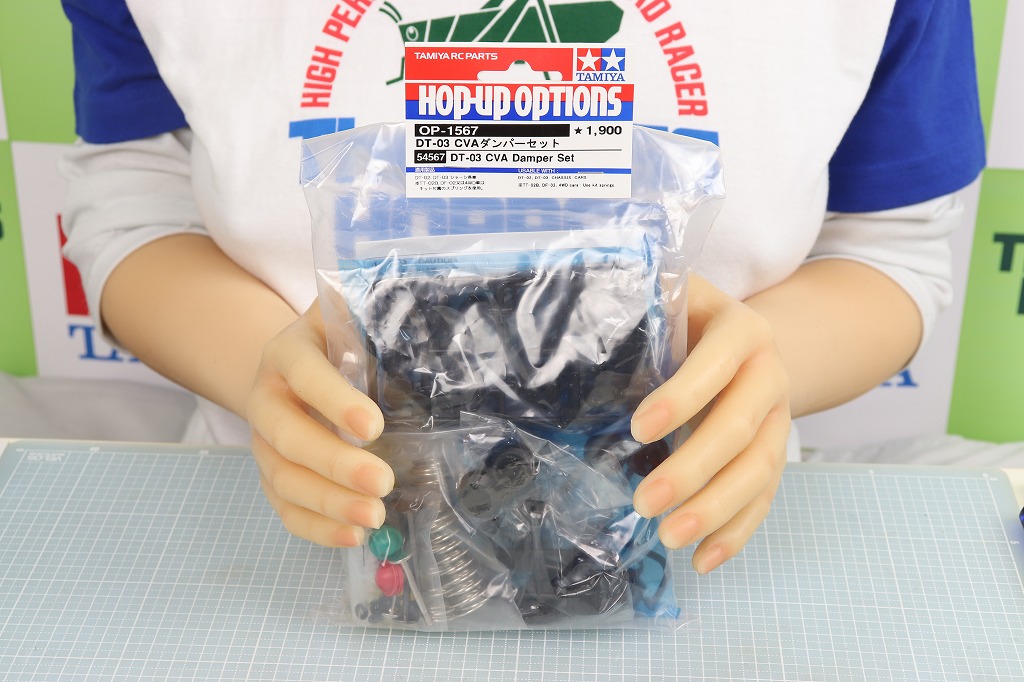

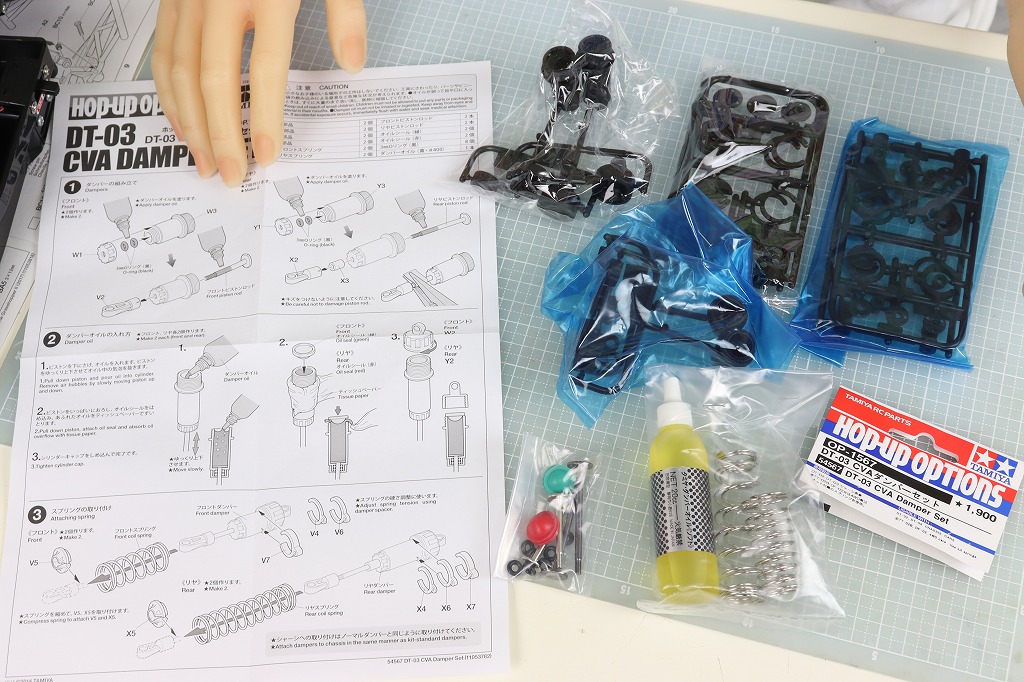

そして、オプションパーツ「OP-1567 DT-03 CVAダンパーセット」の出番です。DT-03用ですが、グラスホッパーⅡでも使えます。
開封しました。フロント(ミニ2本)とリヤ(ショート2本)がセットになったダンパーです。フロントとリヤがばら売りのものも発売されています。セットの方が少し安いです。

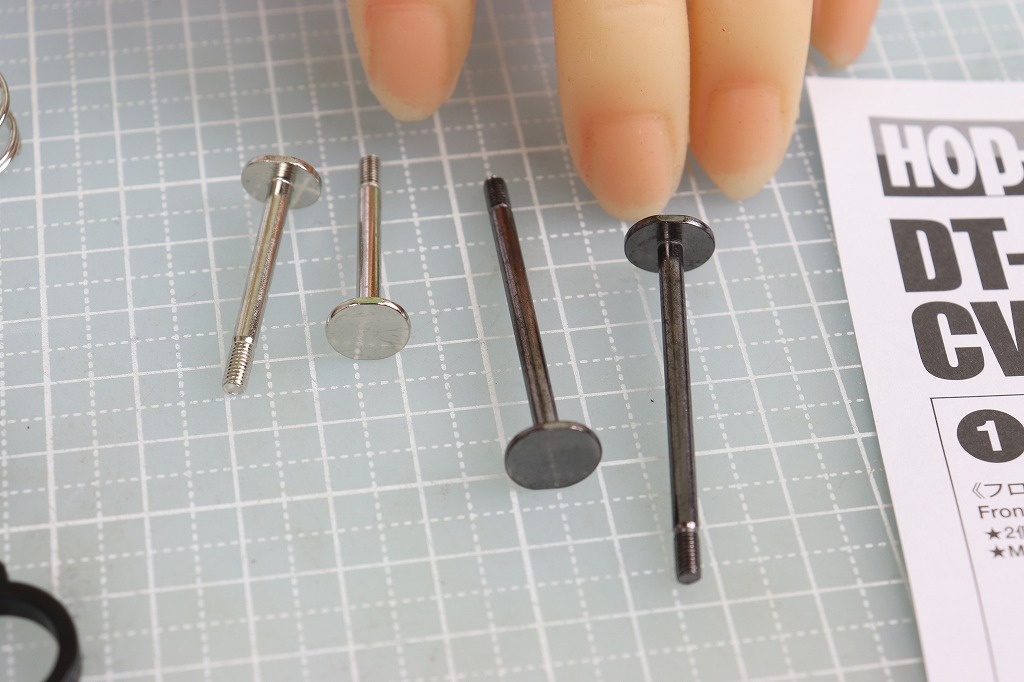

ちなみに、セットの方はピストンが一体成型されています。ばら売りの方はピストンを自由に変えられるので、こだわる人は、ばら売りの方が良いかと思います。

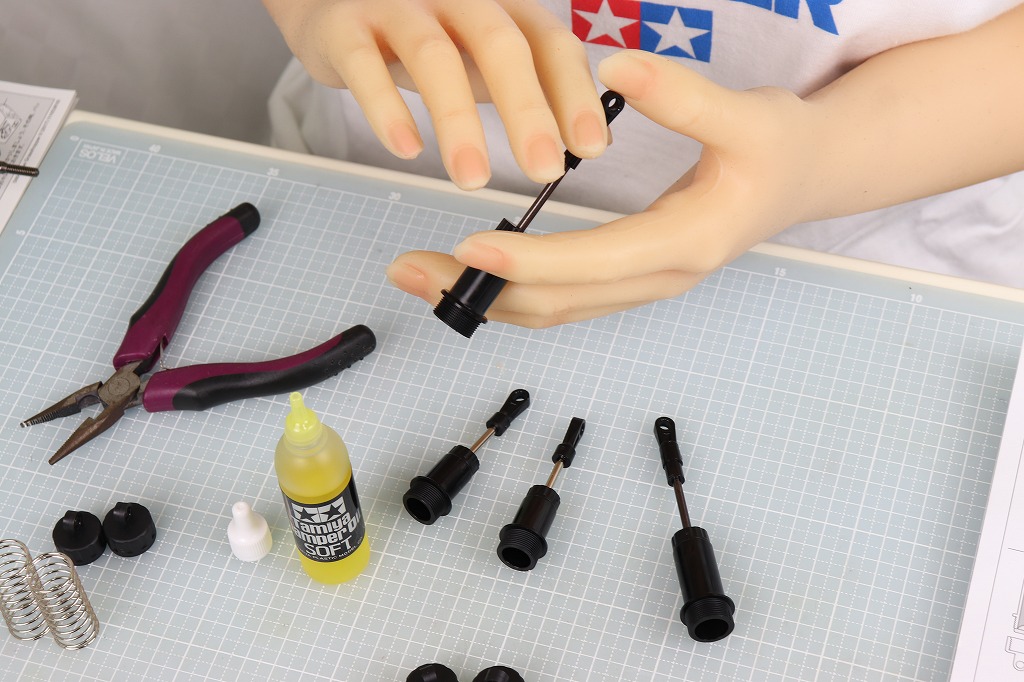

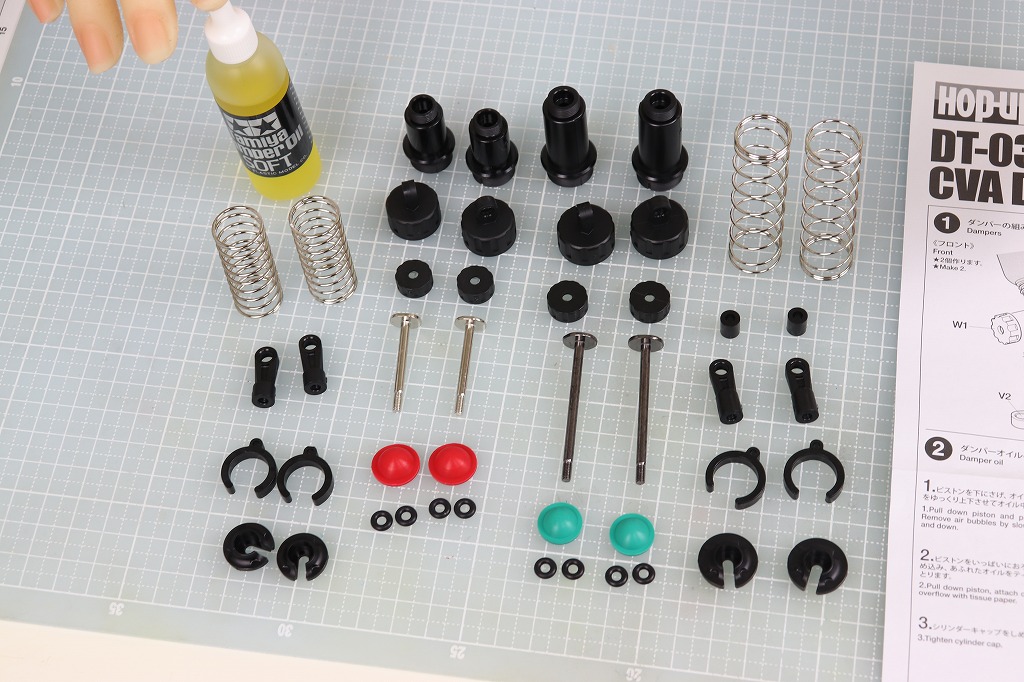

とりあえず、必要なパーツを用意しました。
シリンダーにピストンを通し、アジャスターを付けます。
で、オイルを入れます。

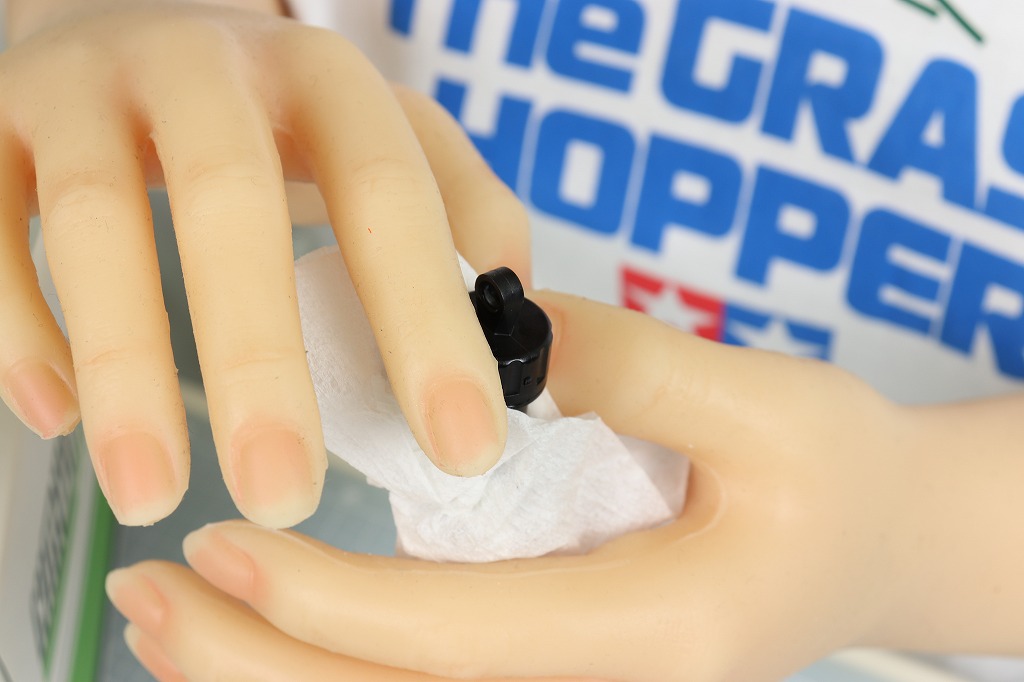

気泡が無くなったら、しっかりとフタをします。ちなみに、中に入れるオイルシールはフロントが緑、リヤが赤です。危うく間違えるところでした。

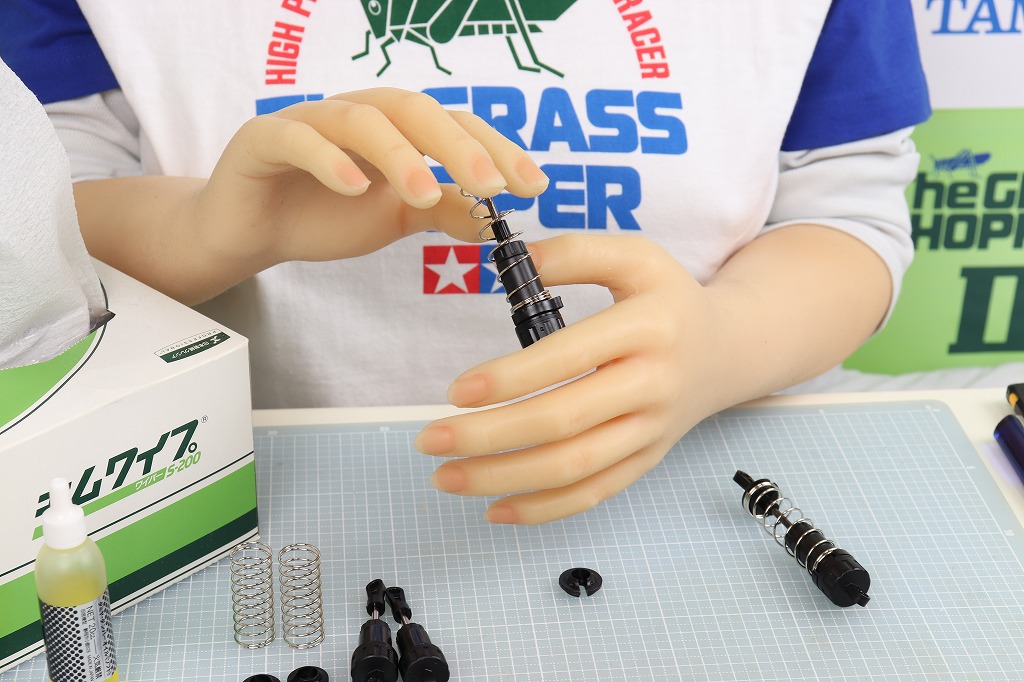

バネを付けて…

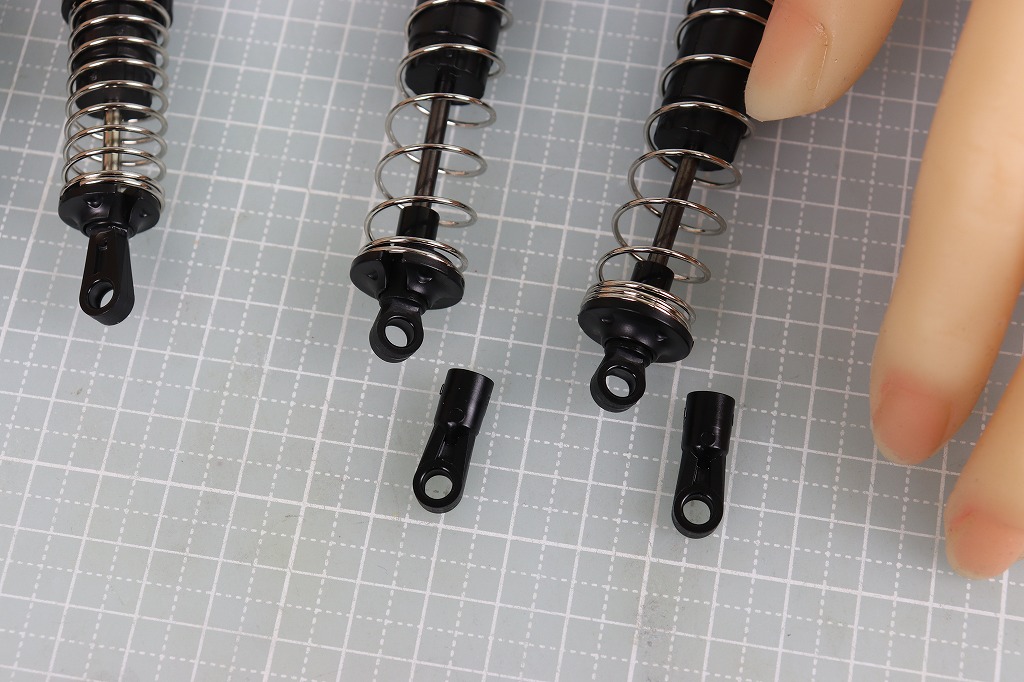

オイルダンパーの完成で…と言いたいところですが、グラスホッパーⅡでこのダンパーを使う場合、リヤのアジャスターは短いものを付ける必要があります。なので、交換しました。

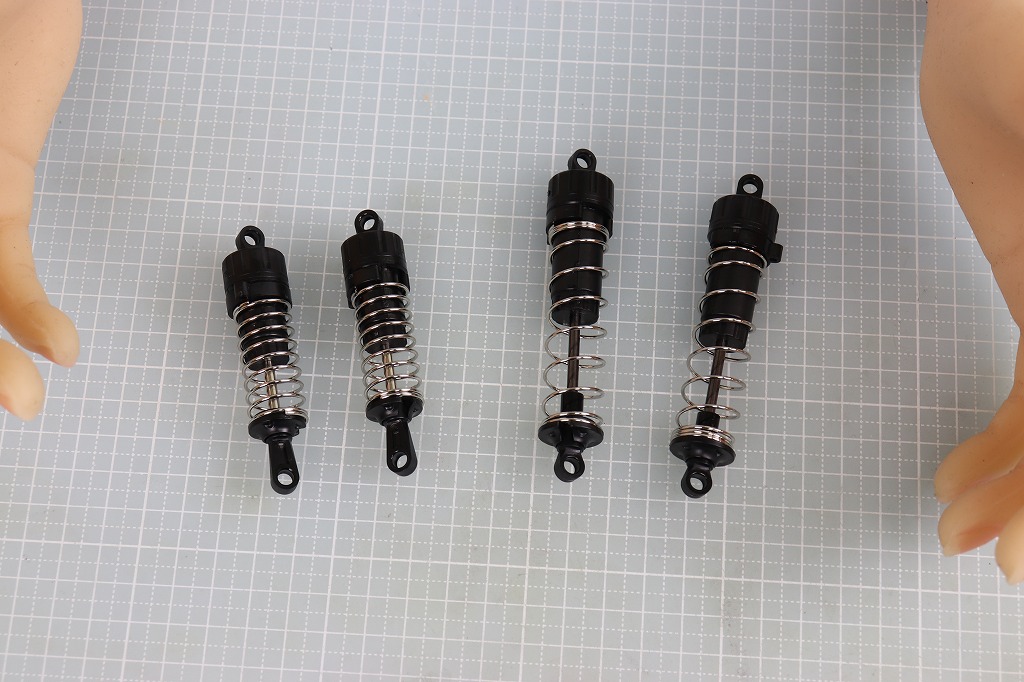

これで、オイルダンパーの完成です。

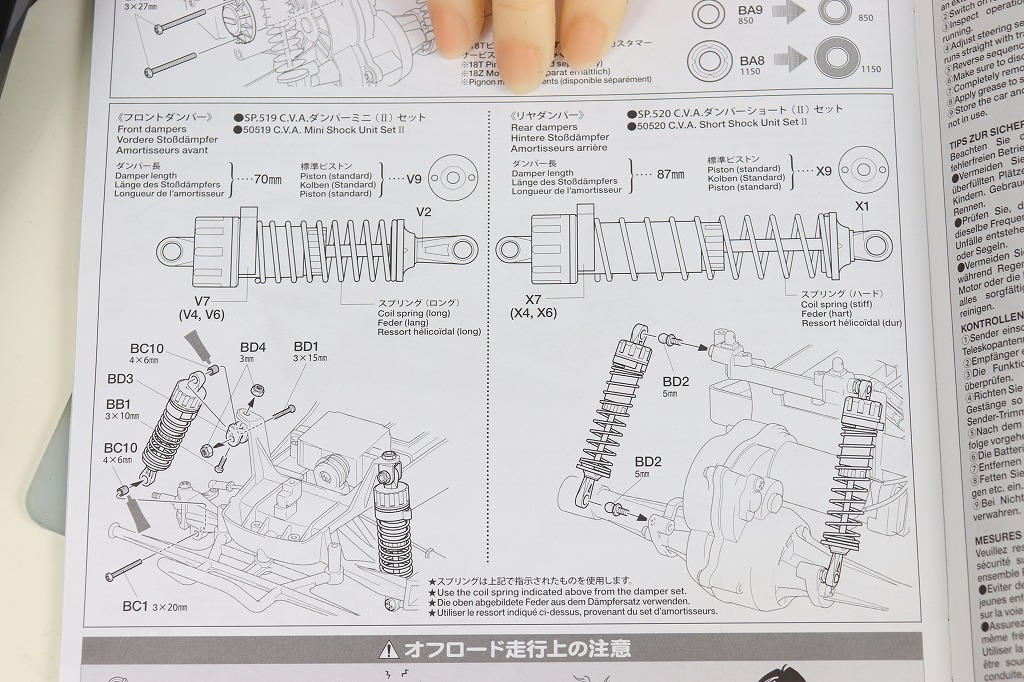

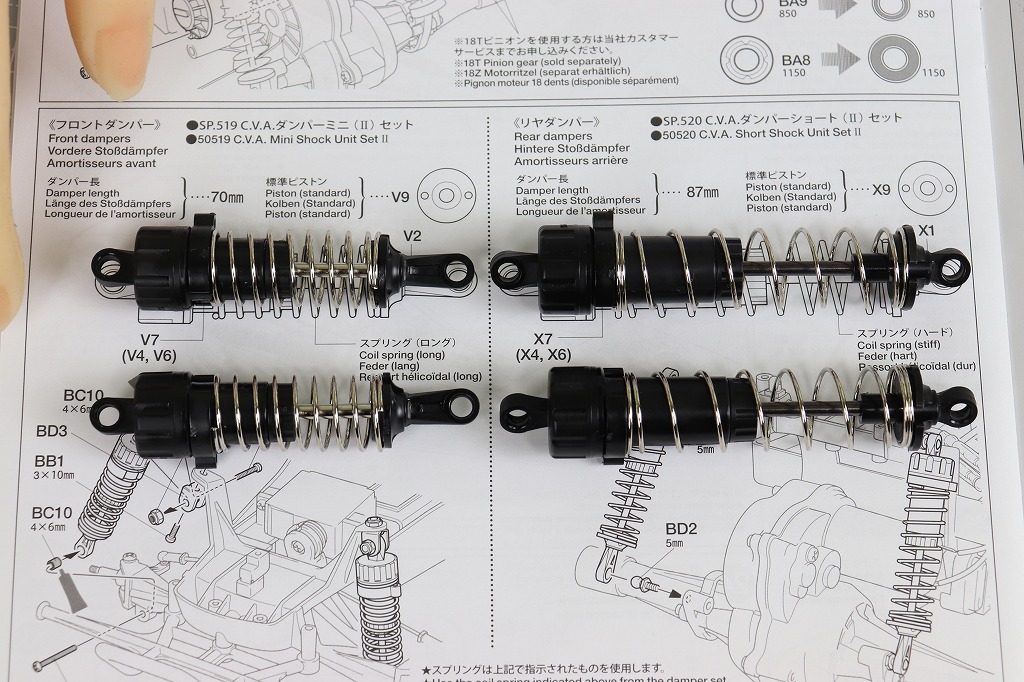

オイルダンパーの取り付け方は、マニュアルの後ろの方に載っています。ダンパーの長さも描いてあります。
長さを確認しておきましょう。よし、ピッタリです。

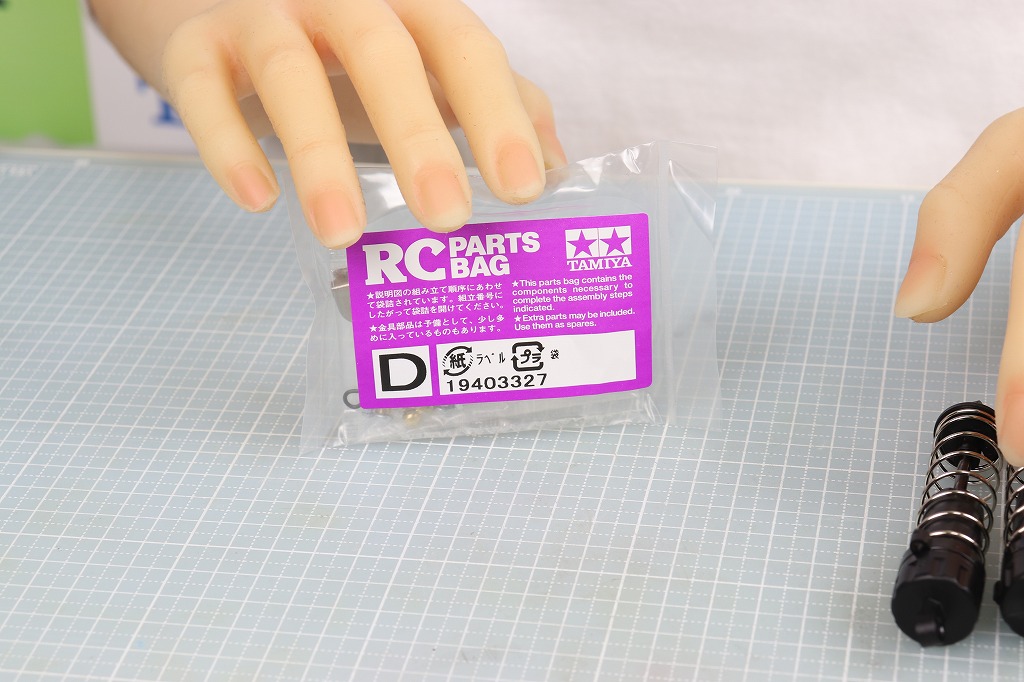

ちなみに、このオイルダンパーを付けるには、「D」の袋のパーツを使う必要があります。

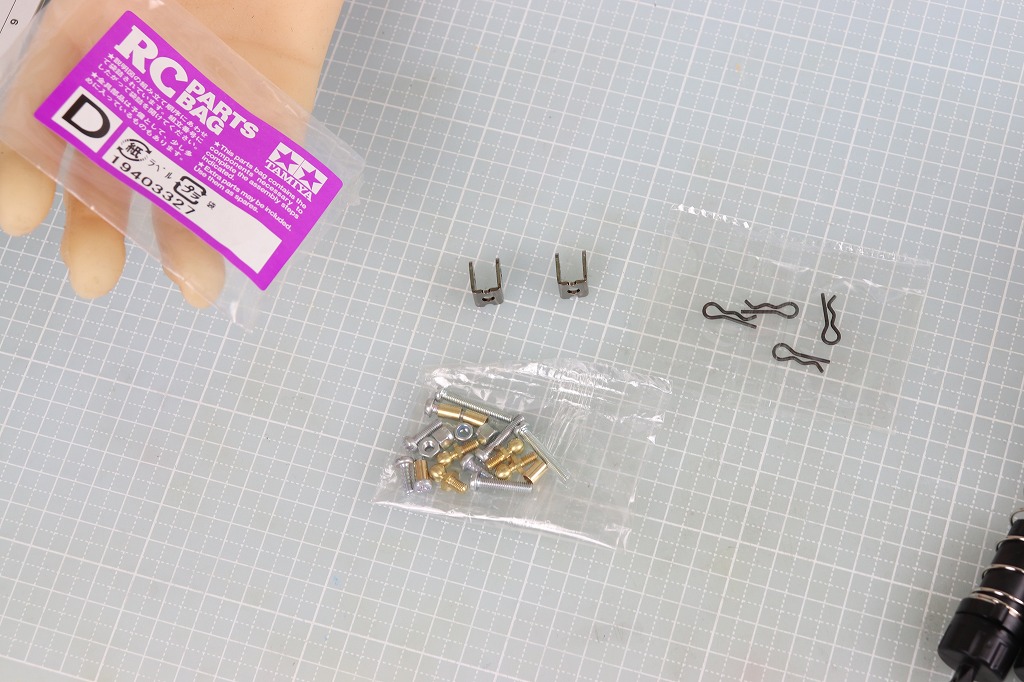

ということで、開封しました。スナップピンとネジ3本以外、全てオイルダンパーを取り付けるために使います。

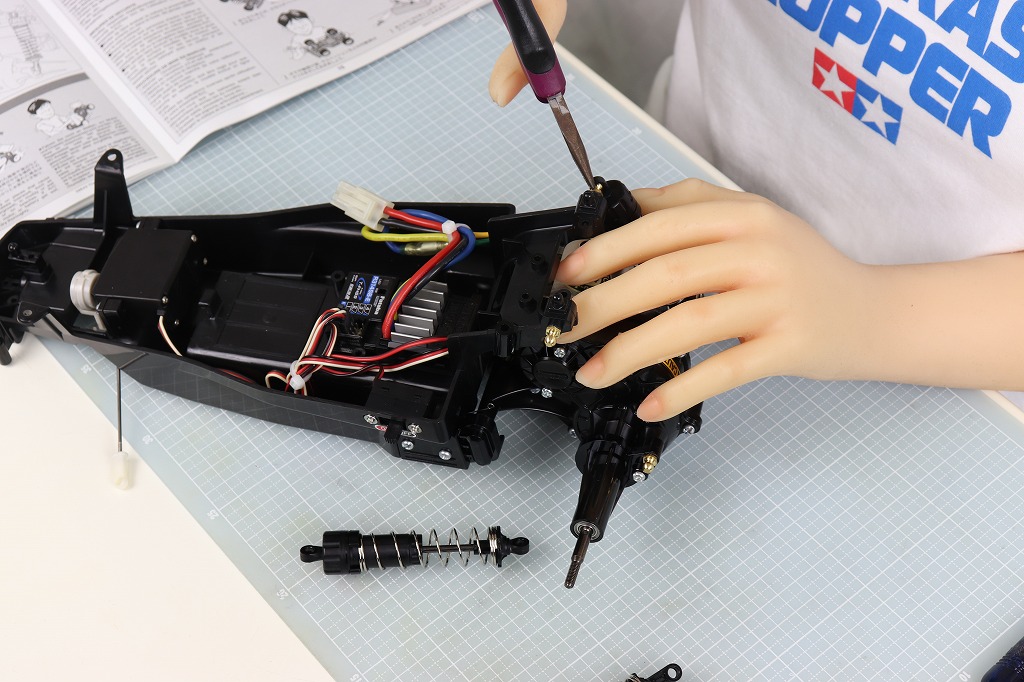

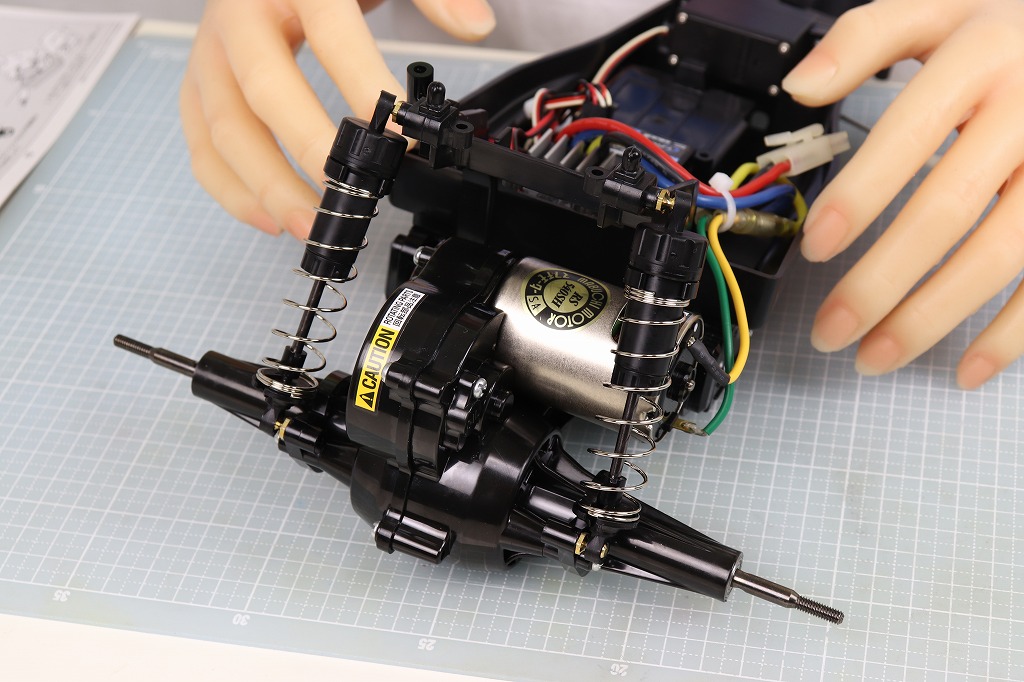

リヤ部にピロボールを付け、リヤダンパーを取り付けます。
これで、リヤ部の完成です。

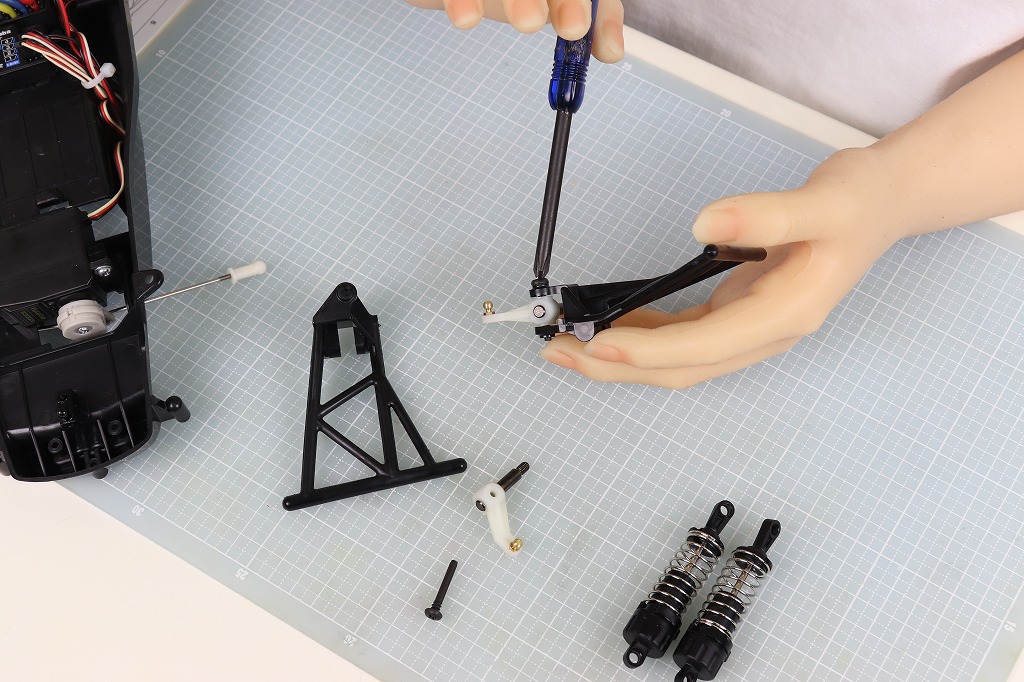

次は、フロント部を仕上げます。フロントアームを作り…

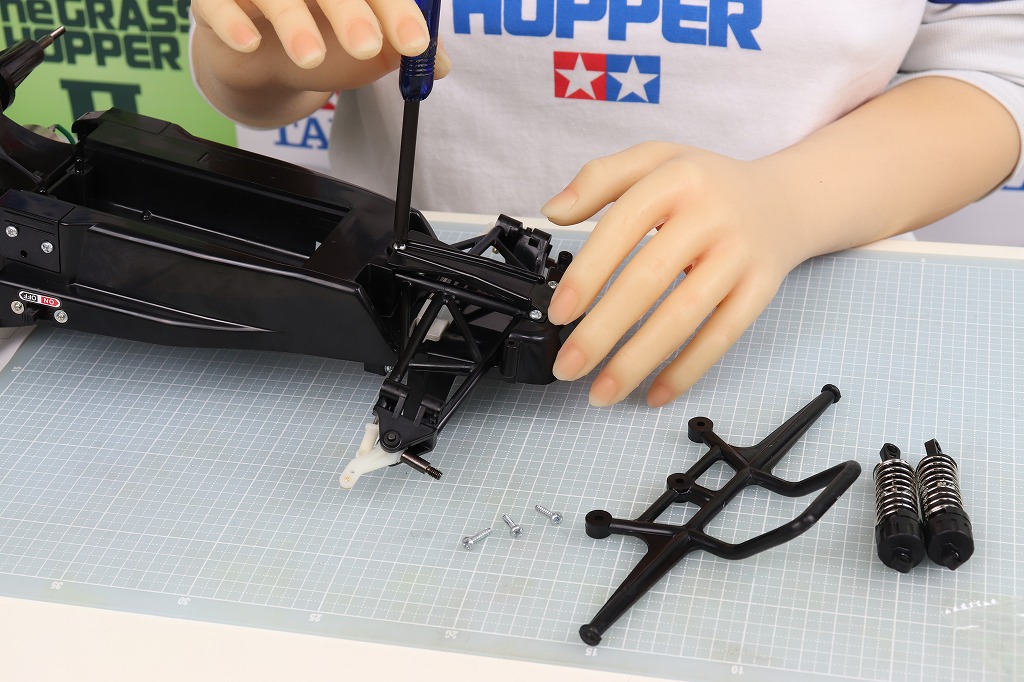

バンパーと共にシャーシに取り付けます。

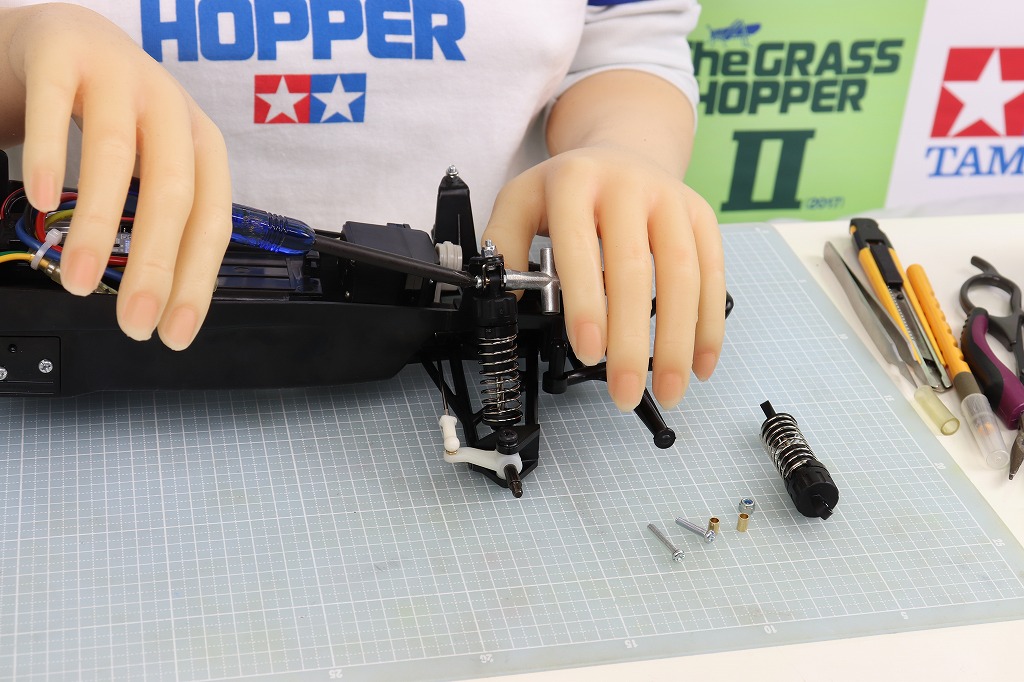

ロッドを接続し、フロントダンパーを付けて…

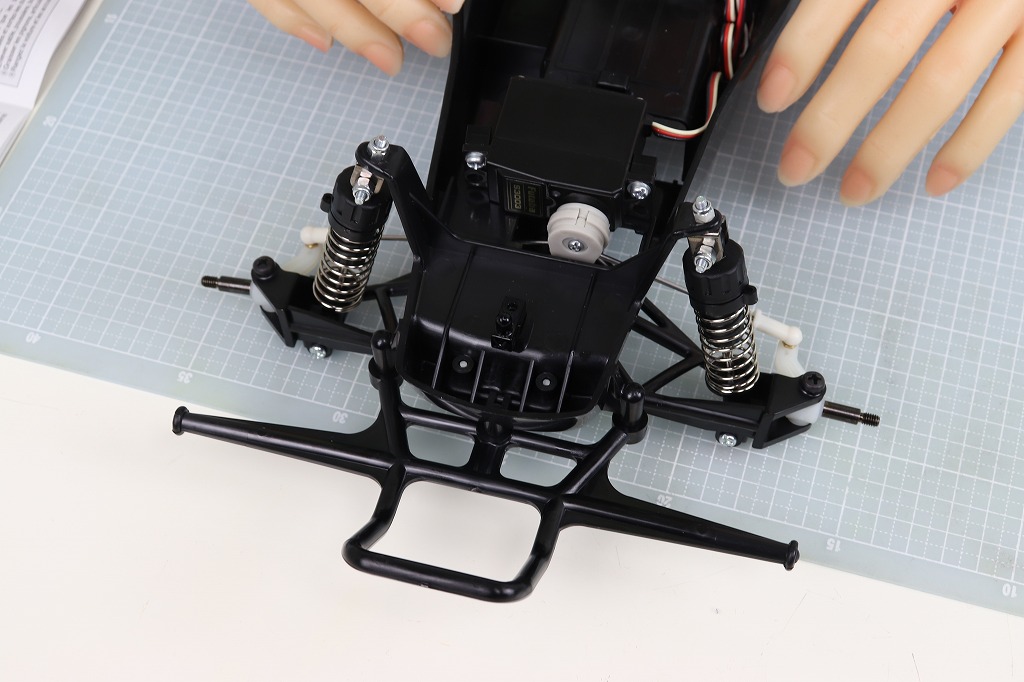

フロント部の完成です。

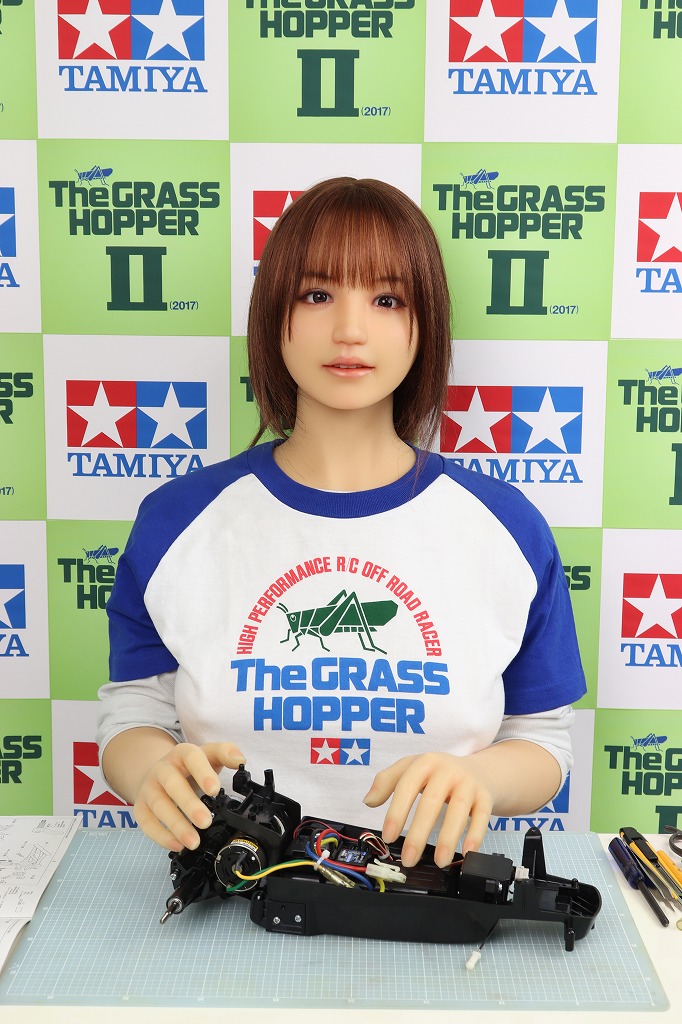

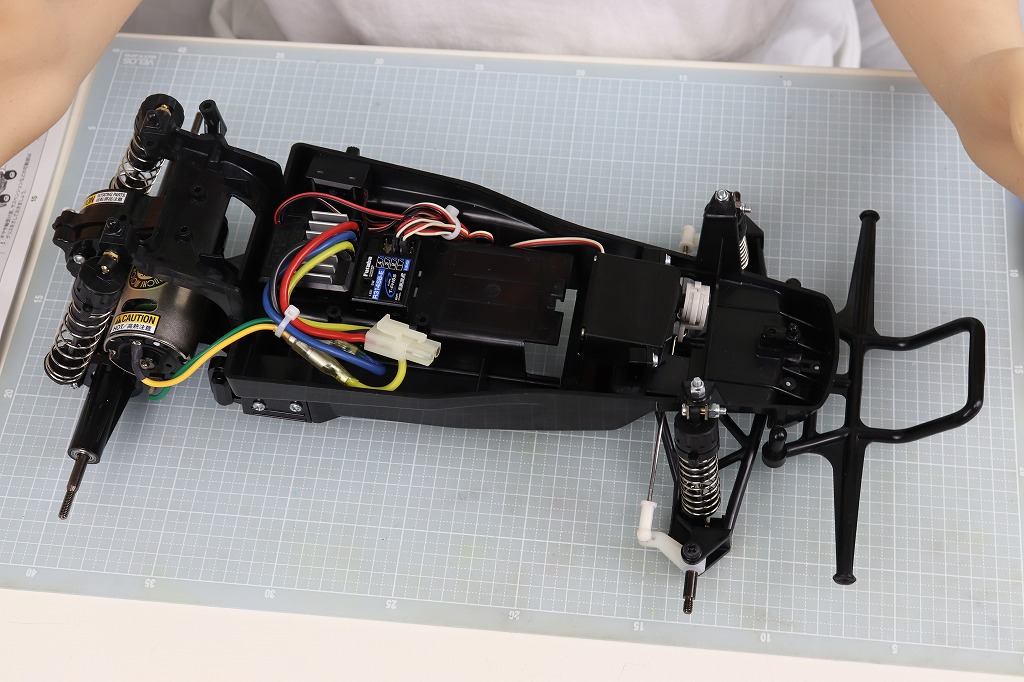

ということで、ここまでできました。これで、動かすことができます。

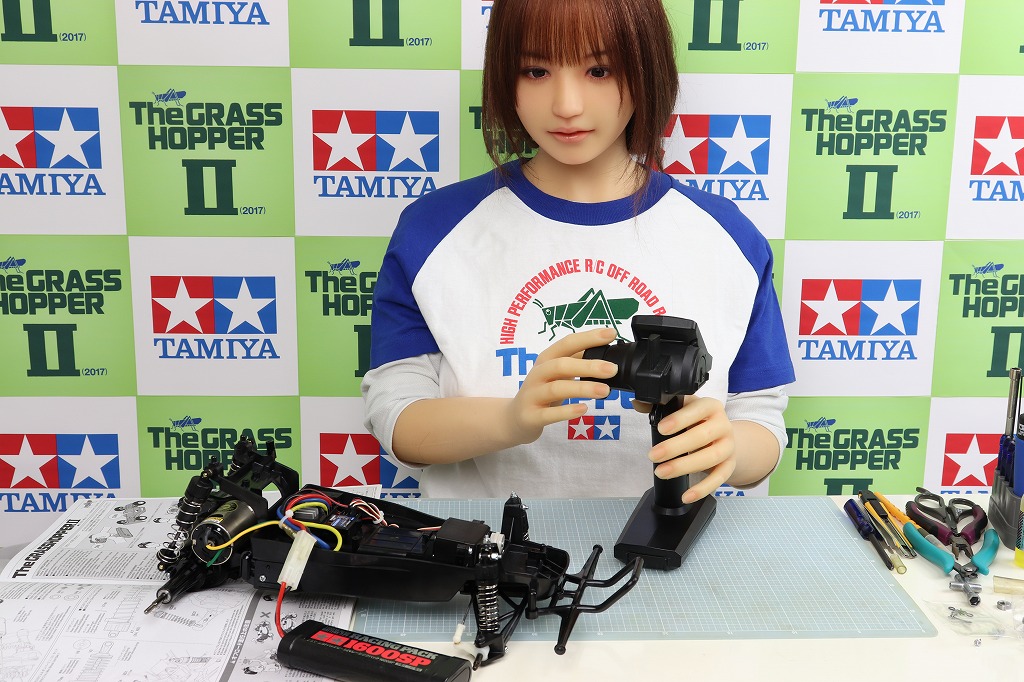

一応、動作確認をしておきましょう。
よし、バッチリです。サーボをリバースにする必要がありますが、それ以外は何の問題もありません。
ここまで来れば一安心です。
